Ilmanvaihto huoneissa: miten laitteita voi noutaa ja laskea

Nykyaikaisen asuin- tai liikerakennuksen toiminta on mahdotonta ilman vesihuoltoa, viemäröintiä, sähköä ja muita teknisiä verkostoja. Ilmanvaihto on myös erittäin tärkeää, koska raikas ilma tulee huoneisiin ja saastunut ilma poistetaan. Alla olevat ohjeet kertovat ilmastoinnissa käytettävien laitteiden ominaisuuksista ja sen kapasiteetin laskemisesta rakennusten toiminnallisesta käyttötarkoituksesta riippuen.

Eri huoneiden tuuletuksen ominaisuudet

Jokainen huone, joka sijaitsee sekä yksittäisessä mökissä että tuotantokompleksissa, on suunniteltu suorittamaan tiettyjä tehtäviä. Riippuen niistä tehdään huoneen ilmanvaihdon laskenta ja hankitaan tarvittava kapasiteetti.

Teollisuusliikkeet

Teollisuusalueiden ilmanvaihto on suunniteltu poistamaan haitalliset epäpuhtaudet ilmassa ja minimoimaan muut tekijät, jotka vaikuttavat haitallisesti ihmisten terveyteen.

Näitä ovat:

• korkea lämpötila;
• lisääntynyt kosteus;
• myrkylliset aineet;
• suuri määrä pölyä;
• korkea savukaasupitoisuus ja UDA (ultrasuuret aerosolit).

Kiinnitä huomiota! Mukavien työolosuhteiden lisäksi ilmanvaihto on suunniteltu tuomaan sisäilman terveys- ja toisinaan sääntöihin: tuleen, teknologiaan ja niin edelleen. Joskus ilman asianmukaista ilmanvaihtoa ei voida toteuttaa teknistä prosessia (esimerkiksi terästeollisuudessa tai elektroniikkakokoonpanossa).

Ennen ilman syöttö- ja pakojärjestelmän suunnittelun ja asennuksen aloittamista on tarpeen:

• laskea huoneen ilmanvaihto ottaen huomioon sen alue, käynnissä olevat tekniset toiminnot, työntekijöiden lukumäärä ja muut parametrit;
• huolehdittava ilman imua tuottavien laitteiden asentamisesta (tiettyjen tuotantoprosessien tuloksena syntyvän pölyn imu);
• asenna tarvittaessa ilmansuodatusjärjestelmä haitallisista kaasumaisista epäpuhtauksista.

On suositeltavaa valita sellaiset tilojen ilmanvaihto, jotka eivät ainoastaan ​​täytä vaatimuksia, vaan ovat myös kustannustehokkaita.

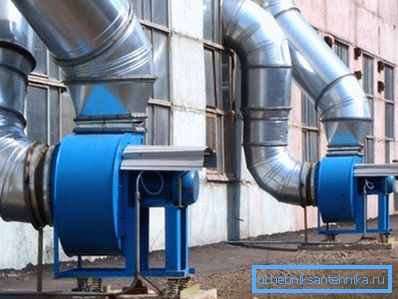

Teollisuuden ilmanvaihtoyksiköt ovat kahden päätyypin:

1. Yleisvaihto - käytetään ainoastaan ​​raitista ilmaa myymälöiden tiloihin. Sitä ei sovelleta silloin, kun haitallisten epäpuhtauksien suodattaminen on välttämätöntä, koska ne voivat rakenteensa vuoksi levittää niitä koko huoneeseen.

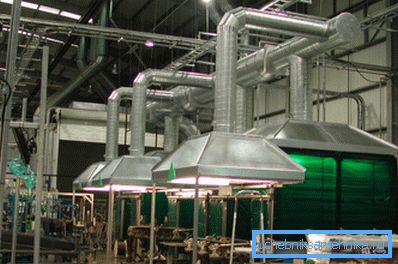

2. Paikalliset - yleisemmät ja tehokkaammat järjestelmät. Paikallisen teollisen ilmanvaihdon ydin on, että jokaisen työpaikan yläpuolelle asennetaan yksittäinen imu, joka kuljettaa saastunutta ilmaa yhteiseen suodatuslaitokseen.

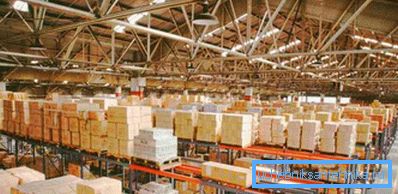

Varastokompleksit

Tilat, joissa valmiiden tuotteiden tai tavaroiden varastointia suoritetaan, erottuvat useilla siellä sijaitsevilla laitteilla. Useimmilla nykyaikaisilla logistiikkakeskuksilla on käytettävissään korkean teknologian mekanismeja, jotka helpottavat vaurauden liikkumista. Tämä vaikeuttaa tällaisten rakennusten tehokasta ilmanvaihtoa.

SNiP: n varastoiden tuuletuksessa käytetään ilma- ja poistoilmalaitteita, jotka asennetaan suurikokoisilla laitteilla ja työstökoneilla varustettuihin tuotantolaitoksiin.

Vihje! Laskettaessa ilmaverkon pääsolmujen teho- ja asennuspisteitä on välttämätöntä saavuttaa yhtenäisin ilmavirran jakautuminen.

Nykyaikaisissa rakennuskoodeissa, joissa kuvataan varastotilojen ilmanvaihtomenettelyä, voidaan huolehtia seuraavista tehtävistä, jotka on ratkaistava tämän teknisen verkon asennuksessa

• ei anna ilman lämpötilan pudota pystysuoraan, muuten eri hyllyillä olevat tavarat voivat vaurioitua niiden säilytysolosuhteiden rikkomisen vuoksi;
• tällaisen ilmanvaihdon määrän varmistamiseksi niin, että varaston missä tahansa kohdassa se täyttää hygieeniset, palonsammutus- ja muut vaatimukset sekä varmistaa säilytysolosuhteiden noudattamisen.

Useimmissa tapauksissa varastorakenteet valmistuvat:

1. Mekaaninen ilmanvaihtojärjestelmä. Hän toimittaa raitista ilmaa kadulta varastoon.
2. Luonnollinen poistoilma. Ilman kautta kattoon varusteltujen kanavien kautta ilma poistetaan tiloista.

toimistot

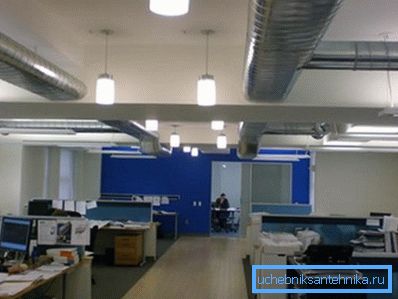

Jos pienikokoinen toimisto voidaan tuulettaa omin käsin, yksinkertaisesti avaamalla ikkuna, niin suuri huone, jossa 10 tai useampaa ihmistä työskentelee päivän aikana, on paljon vaikeampaa tarjota raikkaalla ja viileällä ilmalla. Siksi toimistotilojen ilmanvaihto on yksi tärkeimmistä arkkitehtien ja insinöörien tehtävistä kaupallisten rakennusten rakentamisen aikana.

Useimmissa tapauksissa ilma on toimitettu ja poistettu siten, että tämä parametri on minimaalisesti yhdenmukainen nykyisten säädösten kanssa. On mahdollista olla tällaisessa huoneessa, mutta mukavuus on poissa kysymyksestä.

Siksi toimistotilojen ilmanvaihtojärjestelmää laskettaessa on suositeltavaa ottaa huomioon seuraavat seikat:

• käytettyjen ilmanvaihtojärjestelmien tulisi olla mahdollisimman pieniä, jotta huonetta ei käytettäisi tehokkaasti;
• tuloilmajärjestelmän on tarjottava paitsi ilmamassojen syöttö myös niiden suodatus, lämmitys (jäähdytys), kosteustason vakauttaminen ja pisteen jakautuminen;

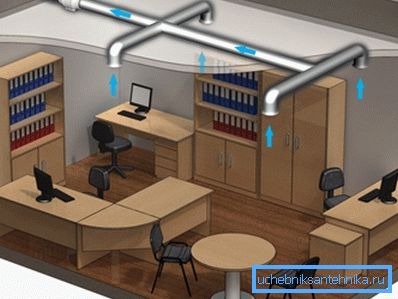

• On parempi käyttää erillisiä ilmanvaihtojärjestelmiä: ilma toimitetaan toimistoon joustavilla tai jäykillä ilmakanavilla, ja sitä käsitellään etäyksiköissä, jotka on asennettu teknisiin tiloihin tai katolle.

Kiinnitä huomiota! Kun päätät tuuletuslaitteiden asennuksesta, sinun on kiinnitettävä huomiota sellaisiin ominaisuuksiin kuin sen myöhemmän käytön hinta. Muuten hyötylaskut voivat olla liian korkeita.

Karjanhoito

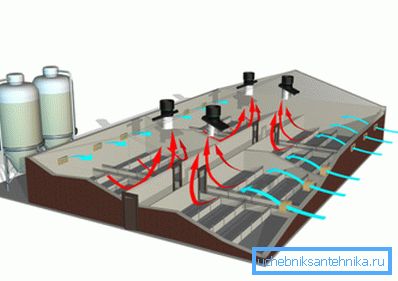

Eläinten rakennusten ilmanvaihto on suunniteltu säästämään rakennusten ilmaa haitallisilta kaasuilta, vesihöyryiltä ja mikro-organismeilta, jotka ovat seurausta karjankasvatuksesta. Lisäksi raikkaan ilman ansiosta luodaan mukavampia olosuhteita eläimille.

Laitteiston tehon ja ilmakanavien koon laskeminen suoritetaan seuraavilla parametreilla

• rakennuksen seinien lämmönjohtavuus;
• lämmön ja kosteuden määrä, jonka eläimet vapauttavat huoneessa;
• karjan jätteiden keruujärjestelmät;
• sen sisältöä.

Saapuvan raikkaan ilman määrän on oltava sellainen, että haitallisten aineiden pitoisuus ei milloin tahansa ylitä sallittua arvoa.

Jos ilmanvaihtojärjestelmän tehokkuus on alhainen, eläimet kärsivät raitista ilmaa, kun korkealla - huoneessa on luonnos, joka voi johtaa eläintauteihin.

Suorituskyvyn laskeminen

Ilmavirta

Huoneen luonnollisen ilmanvaihdon sekä pakokaasu- ja pakojärjestelmän laskenta alkaa sen suorituskyvyn määrittämisestä ilmalla. Tämä parametri osoittaa, kuinka monta kuutiometriä järjestelmä voi pumpata tunnin kuluessa.

Kiinnitä huomiota! Huoneiden ilmanvaihdossa on standardeja, joiden on täytettävä kaikki ilmanvaihtojärjestelmät. Jos niitä ei noudateta, rakennetun rakennuksen tilaaminen ei ole mahdollista.

Ensinnäkin on välttämätöntä määrittää niin sanottu ilmanvaihtokurssi, eli kuinka monta kertaa tunnin aikana tapahtuu ilmanvaihdon täydellinen muuttuminen huoneessa. Voimassa olevat arvot riippuvat erilaisista parametreista ja ne on määritelty SNiP: ssä. Yleensä ilmanvaihdon tulisi tapahtua 2-3 kertaa tunnissa.

Suorituskyvyn määrittämiseksi on laskettava kahdenlaista ilmankiertoa: huoneessa olevien ihmisten määrän ja lukumäärän mukaan ja sitten käytettävä suurempaa näistä parametreista.

Ilmanvaihdon laskeminen moninaisuuden mukaan tehdään seuraavan kaavan mukaisesti:

L = n * S * H, jossa:

• n on ilmanvaihdon määrä (toimistoissa oletetaan olevan 2,5, tavallisessa asuinrakennuksessa se on 1);
• S on huoneen alue;
• H - korkeus lattiasta kattoon.

Ilmanvaihto huoneessa olevien henkilöiden lukumäärän mukaan suoritetaan seuraavan kaavan mukaisesti:

L = N * Lnorm, jossa:

• N - ihmisten määrä
• Lnorm - ilmavirran määrä työntekijää tai asukasta kohti.

Tämä parametri on sama:

• henkilölle, joka on levossa - 20 kuutiometriä tunnissa;
• toimistotyöntekijälle - 40 ov. metriä tunnissa;
• fyysistä työtä tekevälle työntekijälle - 60 ov. metriä tunnissa.

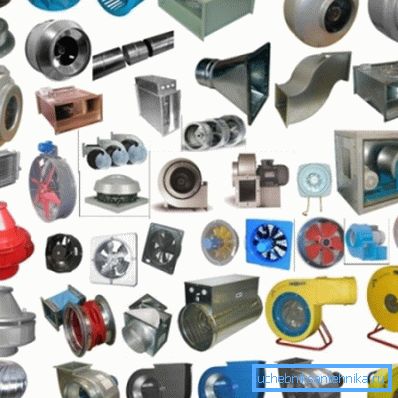

Saatuasi halutun suorituskyvyn arvon, sinun on ostettava puhallin tai syöttöjärjestelmä, joka tarjoaa halutun pumppausmäärän. On tärkeää tietää, että suorituskyky riippuu suoraan ilmakanavaverkon ns. Vastuksesta (ilmakanavien pituus ja pituus). Kaikki tarvittavat tiedot ilmoitetaan tavallisesti laitteen mukana seuraavissa asiakirjoissa.

Esimerkki ilmanvaihdon laskemisesta ei ole tarpeen, mutta yleisimmät tehoarvot saattavat olla käteviä:

• kaupunkitalon huoneistot vaativat 100 - 700 cu ilmanvaihtoa. metriä ilmaa tunnissa;
• Yksittäiset mökit on tuuletettu tehokkaasti 1000-3000 kuutiometrin kapasiteetilla. metriä tunnissa;
• toimistoissa on oltava tekniset verkot, jotka pumppaavat jopa 20 000 kuutiometriä. metriä ilmaa.

Teholämmitysjärjestelmä

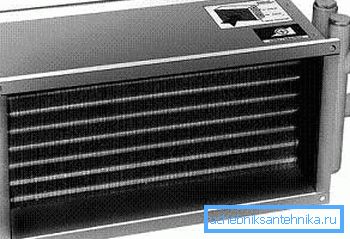

Huoneeseen syötetyn ilman lämpötila voi olla liian alhainen (erityisesti kylmässä ilmassa), mikä heikentää lämmityslaitteiden tehokkuutta. Siksi lämmittimiä tai lämmön talteenottimia käytetään usein sen lämmittämiseen.

Nykyisen SNiP: n mukaan tulevan ilman lämpötila ei saa olla alle +18 astetta. Lämmityselementin teho lasketaan siten, että se pystyy lämmittämään ilmavirtauksen riippumatta siitä, kuinka kylmä se on.

Jos esimerkiksi lämpömittari talvella laskee - 22 astetta, lämmitin nostaa lämpötilaa 40 astetta.

Vihje! Joissakin tapauksissa on mahdollista asentaa pienemmän tehonlämmitin, koska vakavat pakkaset ovat useimmiten lyhyitä.

Laskelmien aikana tulisi harkita mahdollisuutta kytkeä lämmitin yksivaiheiseen (220V) ja kolmivaiheiseen (380V) sähköverkkoon. Jälkimmäinen vaihtoehto on edullinen, koska tässä tapauksessa käytetään pienempää virtaa. Lisäksi, jos lämmityslaitteen teho ylittää 5 kW, yhteys yksivaiheiseen verkkoon on kielletty.

Virran tarvitsema virta lasketaan seuraavasti:

I = P / U, missä:

• P - lämmittimen teho.
• U - jännite (220 V tai 660 V - kolmivaiheinen verkko).

Muista, että jos kotona tai toimistossa saatavilla olevat sähköjohdot eivät salli tällaisen tehon kytkemistä, voit asentaa heikomman mallin.

On tärkeää tietää, kuinka paljon valittu lämmitinmallisi voi nostaa mukana tulevan ilman lämpötilaa. Tämä arvo lasketaan seuraavalla kaavalla:

?T = 2,98 * P / L, jossa:

• P - lämmittimen teho.
• L - ilmanvaihto suoritustasolla.

Useimmissa tapauksissa yksityisen asunnon ilmanvaihtoa suunniteltaessa 1–5 kW: n teho riittää, toimistoissa vaaditaan tuottavampien lajikkeiden asentamista.

Vihje! Voit säästää rahaa laskutukseen käyttämällä lämmitysverkkoon kuuluvia ilmalämmitysjärjestelmiä. Puhumme ns. Vesilämmittimestä. Kiitos hänelle, sinun on päästävä eroon tarpeesta maksaa ylimääräistä kulutettua sähköä.

Muut parametrit

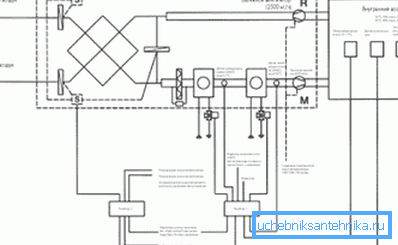

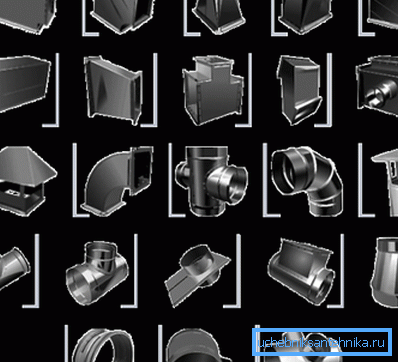

Edellä mainittujen arvojen laskemisen jälkeen voit aloittaa ilmanvaihtojärjestelmän laatimisen. Se näyttää kaikki käytettävät ilmakanavat, muotoillut osat sekä ilmavirran jakelijat.

Näin ollen on tarpeen harkita:

• paine, joka syntyy puhaltimen käytön aikana;
• ilman nopeus;
• ilmanvaihtojärjestelmän tuottama melutaso.

Nämä parametrit löytyvät laitteen mukana toimitetuista asiakirjoista.

johtopäätös

Ilmanvaihtojärjestelmän suorituskyvyn laskeminen on monimutkainen prosessi, joka vaatii tiettyjä teoreettisia tietoja ja taitoja. Edellä mainittujen tietojen avulla voit kuitenkin, jos et tee sitä itse, tarkistaa laskelmien oikeellisuus. Lisätietoja insinööriverkostojen suunnittelusta saat oppia tämän artikkelin videosta.
