Ilmanvaihdon tyypit: ymmärrämme ilmankiertojärjestelmien
Yhdistämällä erilaisia tuuletuksia yksityisessä talossa, julkisessa rakennuksessa tai teollisuusrakennuksessa asiantuntijat pyrkivät varmistamaan saapuvan ja lähtevän ilman optimaalisen suhteen. Tästä johtuen sisäisen ympäristön happipitoisuus, lämpötila ja kosteus normalisoidaan, mikä lopulta suoraan määrittää, kuinka suotuisa muodostunut mikroklimaali on henkilölle.
Artikkelissamme tarkastellaan tuuletusjärjestelmien päätyyppejä ja annetaan useita suosituksia omien käsien suunnittelusta ja asennuksesta.
Yleinen luokitus
Asuinrakennusten, teollisuusyritysten, julkisten rakennusten jne. Suunnittelussa käytetään erilaisia tuuletusjärjestelmiä. Samaan aikaan niiden luokittelu perustuu useisiin asteikkoihin, joten ei-ammattimiehelle on joskus melko vaikea ymmärtää vivahteita.
Käytettyjen ilmanvaihtojärjestelmien analysoinnin helpottamiseksi yhteenvetoimme niistä tiedot yhteen taulukkoon:
| Luokittelun periaate | laji | ominaisuudet |
| Ilmaliikkeen suuntaan | virtaus | Vastaa tuoreen ilman pääsystä huoneeseen joko ulkoisesta ympäristöstä tai erillisestä säiliöstä. |
| pakokaasu | Auttaa poistamaan poistoilmaa (yleensä poistaa ilman, korkean lämpötilan, kosteuden ja merkittävän hiilidioksidipitoisuuden), ja yhdessä huoneesta ulos tulevien ilmamassojen kanssa esiintyy myös epäpuhtauksia - suspensiossa olevia kiinteitä ja nestemäisiä hiukkasia. | |
| Tarjonta ja pakokaasu | Integroitu järjestelmä, joka tarjoaa sekä tuloa että pakokaasua. Se voidaan järjestää sekä eri laitteiden avulla että kaksoistoimilaitteiden avulla, jotka pystyvät muuttamaan ilmavirran suuntaa. | |
| Täytäntöönpanomenetelmän mukaan | luonnollinen | Ilman liikettä tuottavat luonnolliset tekijät (lämpötila, paine). |
| pakollinen | Ilmanvaihdon tehokkuuden lisäämiseksi käytetään erilaisia kannustimia (puhaltimet, ohjaimet, ulostyöntimet jne.) Myös keinotekoinen ilmanvaihto tarjoaa paineen, joka riittää tehokkaaseen suodattamiseen tai ilmastoon. | |
| Yhdistetty | Perusteeksi otetaan luonnollinen ilmanvaihto, mutta joko sisäänvirtaus tai uutto stimuloidaan indusoivien laitteiden avulla, usein järjestelmän pakko-osa kytketään pois päältä, mikä mahdollistaa sen käytön vain tarvittaessa. | |
| Sijainnin mukaan | yleinen | Vastuussa ilmanvaihdosta koko huoneessa. |

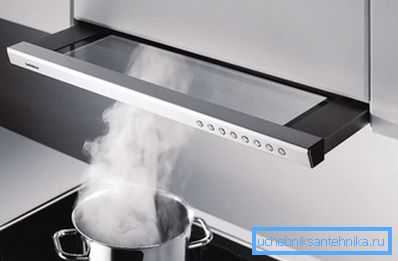

| paikallinen | Tarjoaa joko ylimääräisen ilmansyötön tietylle alueelle tai voimakkaamman ilmanpoiston. Esimerkkinä voidaan mainita tavallinen keittiöhuppu. | |
| Kohde | teollinen | Tarjoaa ilmanvaihtoa, joka on riittävä teknologisten prosessien tehokkaaseen virtaamiseen sekä mukavaan työskentelyyn teollisuusalueilla. |
| talous | Vastaa mikroklubin muodostumisesta asuin- ja julkisissa rakennuksissa. | |
| Suunnittelun mukaan | maanalainen | Ilma virtaa huoneen läpi vapaasti. |
| kanava | Ilmamassojen liike järjestetään käyttämällä sisä- tai ulkokanavia ja akseleita. |
Luettelossa on tietenkin vain likimääräinen käsitys siitä, mikä on tilojen ja niiden tyyppien tuuletus. Se ei myöskään pidä erityisiä ilmankiertojärjestelmiä (esimerkiksi laitekokonaisuutta savunpoistoa varten tai laitteita paineiden pakottamiseksi tuotantolaitosten työalueille).
Nämä vivahteet ovat kuitenkin kiinnostavia vain alan ammattilaisille. Meidän on myös ymmärrettävä yksityiskohtaisesti, millaisia luonnollista ilmanvaihtoa ja pakollista ilmanvaihtoa voidaan käyttää kodeissa ja työpaikoilla, ja mikä tärkeintä - miten järjestää ne oikein.
Luonnollinen ja pakollinen ilmanvaihto teollisuudessa
Luonnollinen ilmanvaihto
Analysoimalla erilaisia teollisen ilmanvaihdon tyyppejä (sekä asuinrakennusten ilmankiertojärjestelmiä) ensinnäkin mainitaan luonnollinen prosessi. Tämä on aivan luonnollista, koska joissakin tapauksissa luonnollinen ilman kierto on riittävä ylläpitämään optimaalista lämpötilaa, kosteutta ja happea.
Mitä tulee luonnollisen ilmakeskuksen päätyyppeihin, asiantuntijat erottavat järjestämättömät ja järjestetyt prosessit:
- Järjestämättömällä ilmanvaihdolla ilman virtaus ja sen poistaminen huoneesta suoritetaan lähes hallitsemattomasti.. Tätä varten käytetään ikkunoita ja ovia, jotka tarvittaessa avataan tai suljetaan.
Kiinnitä huomiota! Myös ilma voi kulkea sulkeutuvien rakenteiden vuotojen kautta. Tätä prosessia kutsutaan tunkeutumiseksi, ja sen tehokkuus riippuu sekä seinien materiaalista että niiden suunnittelun ominaisuuksista.
- Asuinrakennuksiin on ominaista myös järjestämätön ilmankierto.. Useimmissa tapauksissa tarjoamme kotimme hapella, vain avaamalla ikkunan. On tietenkin poikkeuksia, mutta tarkastelemme niitä hieman jäljempänä.
- Järjestäytyneen ilmanvaihdon järjestelmään kuuluu yleensä erityisten kanavien asennus.. Niissä painovoiman ja lämpöpaineen vaikutuksesta ilmamassat siirretään, mikä mahdollistaa raitista ilmaa uudelleen jakamisen siihen, missä sitä eniten tarvitaan (useimmiten työalueelle).

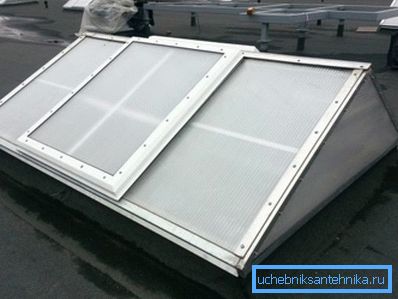

Kiinnitä huomiota! Yleensä ilmamassojen virtaus huoneeseen suoritetaan teollisuusalueiden katon erityisrakenteella - ns. Svetoaeratorny-lyhtyllä.
Erilaisten mekanismien käyttäminen
Jos ilman massojen luonnollinen liike ei riitä, käsky sisältää sellaisten järjestelmien asentamisen, jotka tarjoavat keinotekoisen sisäänvirtauksen tai parantavat luonnollista pakokaasua.
Eri mekaanisten laitteiden käytön vuoksi tällaisen järjestelmän hinta on tietenkin korkeampi, mutta se toimii myös ulkoisista tekijöistä riippumatta.
Kiinnitä huomiota! Pakotetun ilman ruiskutus ja sen poistaminen ovat tärkeämpiä teollisuustiloissa. Asuinrakennuksissa niiden käyttö on rajoitettua, mutta myös perusteltua, kuten seuraavassa käsitellään.

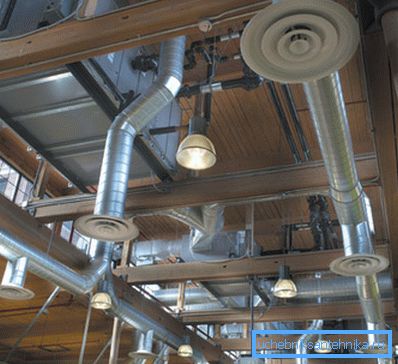

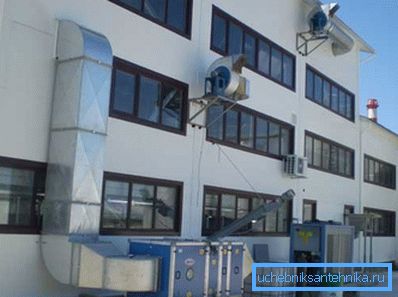

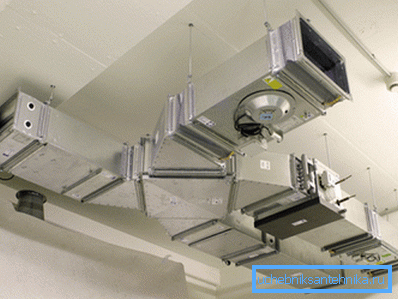

- Ilman sisäänvirtaus kaupassa ja muissa teollisuusrakennuksissa tapahtuu ilmanvaihtolaitteiden avulla. Yleensä se asennetaan joko rakennuksen katolle tai erilliseen paikkaan ehdollisesti puhtaalla alueella. Kanavien kautta pumpattava ilma jaetaan rakennuksen sisällä ja menee tiloihin.
- Samanaikaisesti tuloputkeen asennetaan usein erikoisasennuksia ilmamassojen parametrien optimoimiseksi: suodatus mekaanisten epäpuhtauksien poistamiseksi, lämmitys / jäähdytys, kuivaus / kosteutus jne. Joissakin tapauksissa voidaan käyttää ilmaa rikastamalla happea.

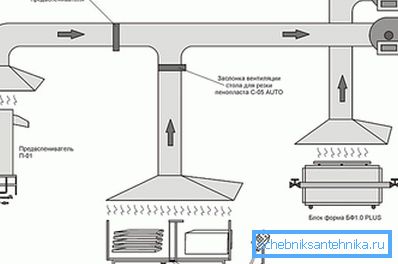

- Poistoilman tehokas poistaminen on myös erittäin tärkeä prosessi työntekijöiden terveydelle aiheutuvien haittojen vähentämiseksi. Tätä varten käytetään teollisuustilojen erityisiä pakoputkia: niiden ominaisuus mahdollistaa imeä suuria määriä ilmaa tehokkaasti työskentelyalueelta, samanaikaisesti siepaten pölyhiukkasia ja myrkyllisiä kaasuja.
Kiinnitä huomiota! Teknologiaprosessin ominaisuuksista riippuen käytetään joko pakokaasun sateenvarjoja, jotka palvelevat melko suurta aluetta, limo-paikallisia ilmanpoistimia.
- Pakokaasu varmistetaan sisäisten säteittäisten tai aksiaalisten puhaltimien avulla. Puhaltimet on myös asennettu ilmakanavien sisään ilmamassan halutun nopeuden aikaansaamiseksi.
- Poistoilma päästetään ilmakehään, kun se on kulunut ennen kuin se puhdistetaan pölyhiukkasista. Myös useat tekniset syklit tarjoavat alustavan kaasunpoiston, so. myrkyllisten epäpuhtauksien poistaminen.
Eri yrityksissä käytetään tietenkin erilaisia teollisia ilmanvaihtoa: sen tyypit eroavat toisistaan varsin voimakkaasti, mutta yleinen järjestelmä pysyy yleensä ennallaan.

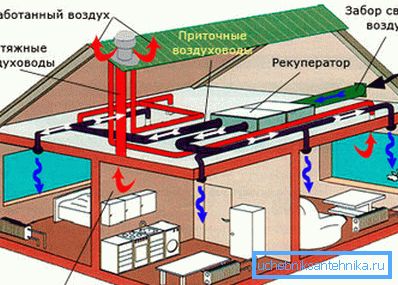

Virtaus ja pakokaasu asuinrakennuksessa
Ilmavirta taloon
Asunnon tai yksityisen talon ilmanvaihto on pohjimmiltaan erilainen kuin korjaamon tai varaston ilmanvaihtojärjestelmä. Luonnollisena ilmanvaihtona käytetään pääsääntöisesti ja vain joissakin paikoissa on asennettu ilma-massojen liikkumista stimuloivia laitteita.
Koko järjestelmän toiminnan kannalta on erittäin tärkeää säilyttää tasapaino sisäänvirtauksen ja pakokaasun välillä.
Happihuollon tarjoaa yleensä tällaiset elementit:

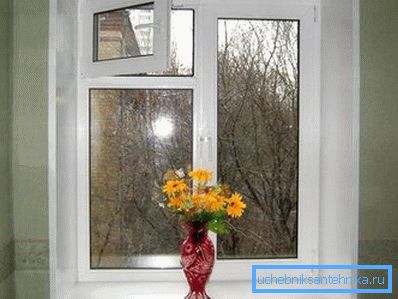

- Ikkunat, tuuletusaukot ja ovet - yleisin ilmanvaihto. On erittäin tärkeää, ettet unohda avata niitä säännöllisesti, koska juuri tämä on suunniteltu useimpien asuinrakennusten suunnittelussa.
- Tuotteet - tuuletusaukot pohjan alaosassa tai kellarissa. He ovat vastuussa ilman siirtymisestä maanalaisiin tiloihin, tarjoavat kellarissa tai kellarissa ilmanvaihtoa (ja rinnakkain sen kanssa, viemäröinti).

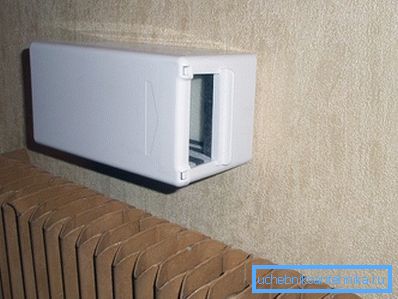

- Tuloventtiilit. Suosio kasvaa metalli-muovisten ikkunoiden leviämisen myötä, joiden asennus lähes pysäyttää ulkoilman luonnollisen tunkeutumisen. Asennetaan joko ikkunaan tai seinän paksuuteen normalisoimalla ilmamassojen virtaus olohuoneeseen.
Kiinnitä huomiota! Ilman pakottaminen asuintaloon vaaditaan erittäin harvoin. Tätä varten käytetään yleisesti seinäventtiilejä, joissa on sisäänrakennettu tuuletin.
Poistoilman poisto
Suotuisen mikroklubin muodostamiseksi ilmakehitys on yhtä tärkeää:

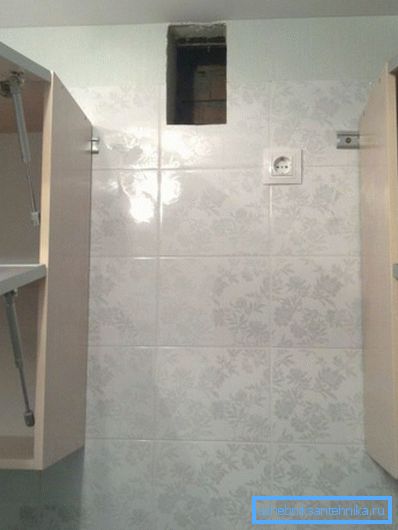

- Pääsääntöisesti suurin osa hiilidioksidista poistetaan huoneesta ilmanvaihtokanavien kautta (ankat kylpyhuoneessa tai keittiössä). Jotta tämä mekanismi toimisi, kanavat on puhdistettava säännöllisesti lialta.
Kiinnitä huomiota! Omakotitalossa voit tehdä sen itse, mutta asiantuntijat on kutsuttava huoneistoon, koska pääsy lentokiinteihin on vain katolla tai teknisellä lattialla.
- Tehokkuuden parantamiseksi voit asentaa pakotetun pakokaasun osia. Tätä varten asetamme kanavan sisääntuloon tavanomaisen aksiaalipuhaltimen, jonka kytkemme päälle tarvittaessa. Useimmiten näitä puhaltimia käytetään kylpyhuoneissa epämiellyttävien hajujen poistamiseksi ja kosteuden vähentämiseksi.
- Älä unohda paikallisia hupkuja. Muuten, ne eivät ole vain keittiövälineitä: sisäänvedettävä kupoli, jossa on sisäinen moottori, voidaan sijoittaa työpajaan. Työskentele sitten kemiallisten liuottimien, maalien ja suuren pölypitoisuuden kanssa mukavasti ja turvallisesti.
Tässä on tietenkin syytä muistaa, että jopa tehokkain huppu ei pysty poistamaan ilmaliikenteen ongelmaa, kun sisäänvirtaus on estetty, koska tämä tehtävä on ratkaistava monimutkaisessa.
johtopäätös
Edellä kuvatut ilmanvaihtojärjestelmät ja niiden yksittäiset elementit on asennettava tiukasti tilanteen vaatimusten mukaisesti: joten jos luonnollinen ilmastus on riittävä, pakotetun ilmankiertojärjestelmän asentaminen on vain rahan ja vaivaa. Tietenkin tämä aihe on paljon vivahteita, joten täydellisemmän tuttavuuden vuoksi on syytä tarkastella tässä artikkelissa olevaa videota.
