Ilmanvaihdon luokittelu ja ilmanvaihtolaitteiden tuntemus

Tämä artikkeli on omistettu millaiselle ilmanvaihdolle ja millä kriteereillä se voidaan luokitella. Lajien todellisen luokittelun lisäksi kiinnitämme huomiota joihinkin ilmanvaihtolaitteisiin, opimme niiden laitteista ja toiminnoista.

Mikä se on

Sanan ilmanvaihto latinalaisesta tuuletusjärjestelmästä yleensä antaa yleiskuvan prosessin olemuksesta. Termi tarkoittaa aluksi vain saastuneen, poistoilman poistamista huoneesta ja sen korvaamista ulkoisella ilmalla.

Lisäksi: vakiintuneen terminologian puitteissa samaa sanaa käytetään usein ilmaisulaitteiden sarjana.

Edistyminen ei kuitenkaan pysähdy: koska latinankieliset termit on lainattu nykyaikaisilla eurooppalaisilla kielillä, ilmanvaihtolaitteet ovat oppineet suorittamaan monia muita toimintoja.

• Ilmanvaihdon antaminen ja jäähdyttäminen on mukava lämpötila.
• Hän oppi säätämään huoneen ilmakehän kosteutta, kuivattamaan ilmaa tai päinvastoin kostuttamaan sitä.
• Ilmanvaihtolaitteiden tehtävänä oli puhdistaa ilma pölystä ja muista epäpuhtauksista.

luokitus

Joten mitä merkkejä ovat nykyaikaiset ilmanvaihtojärjestelmät luokiteltu?

Ilmaliikenteen motivaatio

Se voi olla luonnollinen tai pakko. Luonnollinen kierto varmistetaan ensisijaisesti lämpimän ja kylmän ilman tiheyden erolla. Lämpimät ilmamassat nousevat ylöspäin ja pakotetaan ilmanvaihtokanavan vastaanottoverkkoon, josta ne poistetaan kadulle.

Lisäksi kiertonopeutta voivat vaikuttaa:

1. Tuulen aiheuttama painehäviö syöttö- ja pakokaasukanavien sijainnissa rakennuksen eri puolilla.
2. Tuulettimessa tuulen säässä aikaansaatu tyhjiö on erikoinen muoto, jossa katos avautuu kadulle.

Luonnollisen ilmanvaihdon pääasiallinen haittapuoli on sen läpi kulkevan ilman virtauksen epävakaus, joka riippuu liikaa huoneen ja kadun välisestä lämpötilan deltasta, tuulen suunnasta ja voimasta.

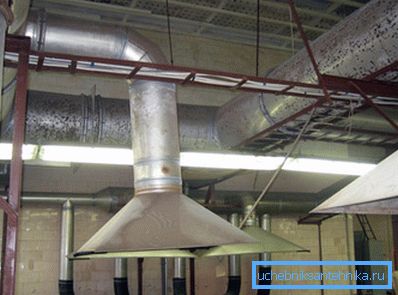

Pakotettu tai mekaaninen ilmanvaihto saadaan puhaltimien toiminnasta. Sen suorituskyky on hyvin vakaa ja riippumaton ulkoisista tekijöistä; lisäksi se on helppo säätää yksinkertaisesti vähentämällä juoksupyörän nopeutta. Johdonmukaisuuden hinta on energiariippuvuus: kun teho on keskeytetty, puhaltimet nousevat.

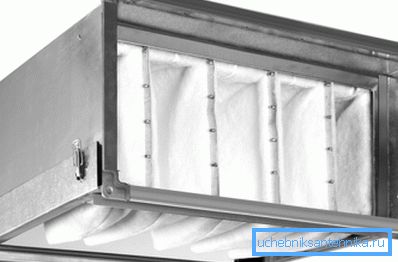

Huomautus: tehokas suodatus, lämmitys ja ilmastointi ovat mahdollisia vain pakotetussa ilmanvaihtojärjestelmässä. Suuressa määrin - juuri siksi, että vastaavat prosessit vaativat stabiilin ilmavirran vastaavan laitteen läpi.

Ilmavirran suunta

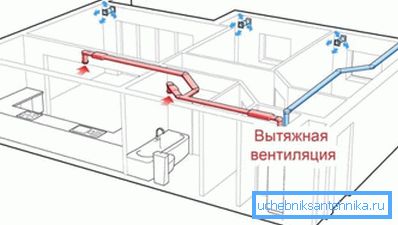

Kerrostaloissa asuville huoneistoille tiedämme kaikki pakokaasun poistoilman poistamiseen tarkoitetun kotitalouksien tuuletuksen (yleensä kylpyhuoneen ja keittiön kautta).

Ilmavirta on tässä tapauksessa passiivinen. Neuvostoliitossa rakennetuissa huoneistoissa se toteutettiin yhdistämättömien ikkunakehysten ja ovirunkojen kautta; Nykyaikaisissa koteissa muoviset ikkunat on yhä enemmän varustettu tuloventtiileillä.

Tällaisella järjestelmällä on melko epämiellyttävä ominaisuus: ilmaa ruiskutetaan asuntoon, jonka lämpötila ja kosteus määräytyvät vain säästä ja kaudesta. Asumisen asukkaiden, viimeistelymateriaalien ja huonekalujen osalta äkilliset lämpötilan ja kosteuden muutokset eivät ole niin hyödyllisiä.

Sisäänsyöttö tai, kuten joskus kutsutaan käänteiseksi ilmanvaihdoksi, mahdollistaa sen, että voit suorittaa edellä mainitut toiminnot - kuivata tai kostuttaa ilmaa, muuttaa sen lämpötilaa toiseen suuntaan ja suodattaa saastumisen.

tapaaminen

Mitkä toiminnot voivat suorittaa ilmanvaihtojärjestelmiä?

Ilmakanavien läsnäolo

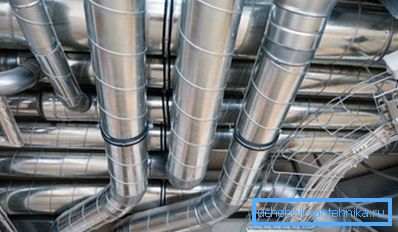

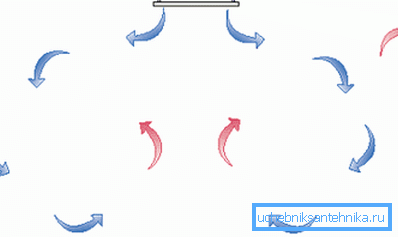

Ilmanvaihtokanavia (ilmanvaihtokanavia) puhtaan tai poistoilman kuljettamiseksi kutsutaan kanavapuhallukseksi. Putkaton ilmanvaihtojärjestelmä on järjestelmä, jossa ilma pumpataan tai ruiskutetaan suoraan rakennuksen seinän tai katon läpi - puhaltimen tai luonnollisesti.

laitteet

Nyt tutustutaan joihinkin ilmanvaihtojärjestelmissä käytettäviin laitteisiin.

fanit

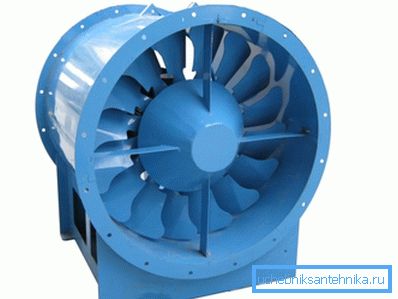

Aksiaalipuhallin on juoksupyörä, joka on asennettu moottorin akselille, joka kuljettaa ilmavirtausta omaa pyörimisakselia pitkin. Tyypillisiä esimerkkejä aksiaalipuhaltimesta ovat minkä tahansa nykyaikaisen pöytätietokoneen prosessorin jäähdytysjärjestelmä tai keittiön ilmanvaihtokanavassa oleva pakoputki.

Muuten: kun asennat pakokaasunvaihdon omin käsin, on parempi valita pakokaasu- tai kanavapuhaltimen malli, jossa on liukuva laakeri kuin vierintä. Ohjeeseen liittyy vähemmän melua tämän tyyppisessä laakeroinnissa.

Aksiaalikaavion etu on suhteellisen korkea hyötysuhde. Haittapuolena on suhteellisen pieni paine, joka on muodostettu ulostuloon.

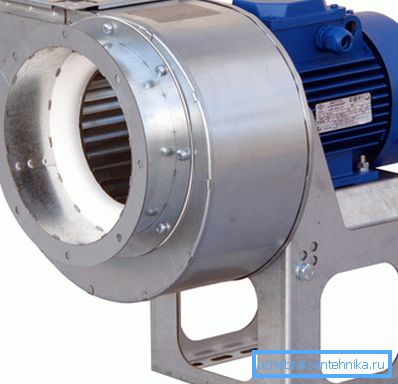

Radial on melko ennustettavasti kutsunut puhallin, joka pakotti ilmavirran liikkumaan juoksupyörän säteen läpi. Juoksupyörä pyörii kotelossa; Suurin osa häviöistä johtuu laitteen kotelon sisäseinän ilman kitkasta. Pyörän ja ulokkeen väliin jäävän vähimmäisrakon vuoksi tämä järjestelmä antaa kuitenkin paljon suuremman ulostulopaineen kuin edellinen.

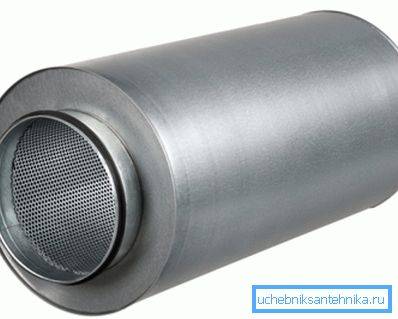

äänenvaimennin

Ilmeisesti ilmanvaihdon pitäisi tuottaa mahdollisimman vähän ääniä. Tuottavat fanit eivät kuitenkaan jostain syystä halua kiertää hiljaa. Looginen ristiriita ratkaistaan ​​asentamalla äänenvaimennin sisääntulopuhaltimen jälkeen - säiliöt, joissa on kehittyneet sisäiset evät, peitetty kohinaa vaimentavalla materiaalilla (lasikuitu, huokoinen kumi jne.).

recuperator

Tämä on yleinen nimi laitteille, jotka suorittavat lämmönvaihtoa pako- ja imukanavien välillä. Niiden avulla säästät huomattavasti lämmitystä ja ilmastointijärjestelmää.

Lämmönvaihtimien työskentelystä on kolme käsitettä.

1. Levylämmönvaihdin aikaansaa sekoittumattoman virtauksen poikkeaman vierekkäisistä kanavista suurella määrällä yhteisiä seinämiä.. Järjestelmä on erittäin yksinkertainen ja energiasta riippumaton. Sen ainoa haittapuoli on lämmönvaihtimen jäätyminen alhaisissa lämpötiloissa; Ongelma ratkaistaan ​​avaamalla väliaikaisesti tuloilman ohitus, jonka jälkeen pakokaasukanavan lämmin virta sulaa jään nopeasti.

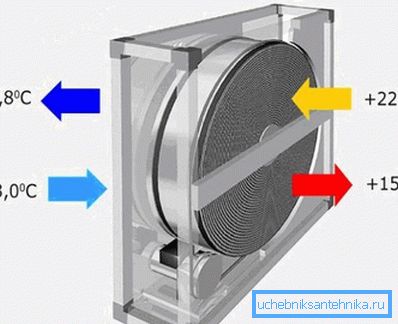

1. Pyörivässä laitteessa pyörä, jolla on kehittynyt kehruu, pyörii virtauksen reunalla sijaitsevan akselin ympäri. Ratkaisun etuna on syöttöilman kosteuden tasoittaminen johtuen kondensaatin siirtymisestä roottorin reunoille. Haitat - suunnittelun, energiariippuvuuden ja osien sekoittamisen monimutkaisuus, joka johtaa erityisesti hajujen siirtymiseen niiden välillä.

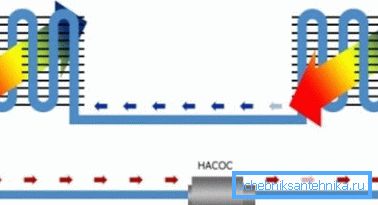

1. Välijäähdytysaineella varustettu yksikkö on itse asiassa sijoitettu kahden konvektorin ja kiertovesipumpun ilmanvaihtopiiriin, joka on eräänlainen pienikokoinen lämmitysjärjestelmä ilman kattilaa. Järjestelmän haitat - monimutkaisuus, korkeat kustannukset ja alhainen tehokkuus. Sen käyttö on perusteltua vain niissä tapauksissa, joissa rakennuksen arkkitehtoniset piirteet edellyttävät virtauksen ja uutteen levittämistä huomattavaan etäisyyteen.

Lämmitin, ilmastointi

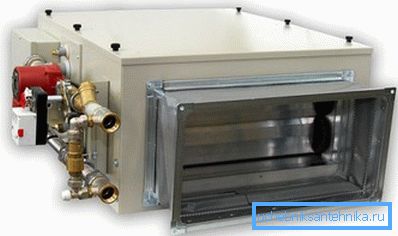

Kuten jo mainittiin, ilmanvaihtolaitteeseen sisältyy usein laitteita virtauslämpötilan säätämiseksi. Ilmalämmitin on sähkö- tai vesilämmitin; jäähdytin on useimmissa tapauksissa tavanomainen kanavoitu ilmastointilaite, jossa on ulkokappale katolle tai julkisivulle.

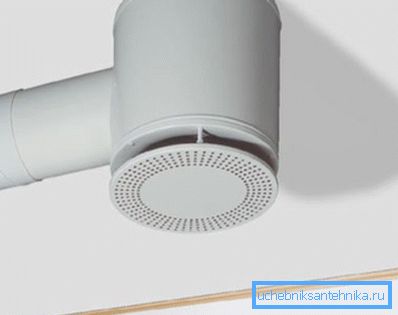

Plenum-kammio

Tämä on yksinkertainen kiinnitys tulokanavaan, joka mahdollistaa ilman jakamisen koko ruudukon alueelle. Se on pienikokoinen laatikko, jossa turbulentti virtaus muuttuu laminaariseksi.

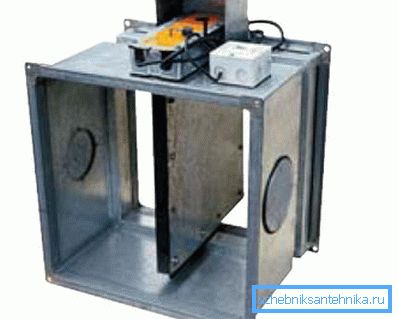

Palopelti

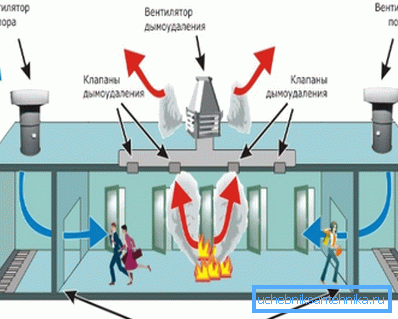

Niiden tehtävänä on estää liekkien leviäminen tulipalossa yleisen ilmankiertoilmanvaihdon avulla, jotta varmistetaan savun tehokas poistaminen ja raikkaan ilman tulo evakuointireiteille. Venttiilin alkuasennon mukaan ne on jaettu normaalisti auki oleviin, normaalisti suljettuihin ja kaksitoimisiin venttiileihin.

Venttiili voidaan käynnistää jousella tai solenoidilla. Lukittuna voi olla sulava salpa, sähkömagneettinen salpa tai sama solenoidi, joka pitää venttiilin kiinni tai avautua.

johtopäätös

Toivomme, että hieman pinnallinen näkemys ilmanvaihtojärjestelmistä ja -laitteista on tyytyväinen lukijan uteliaisuuteen.

Kuten tavallista, tässä artikkelissa oleva video tarjoaa hänelle lisämateriaalia. Onnea!
