Asuinilmanvaihto: järjestelmät ja sääntelyvaatimukset

Miten asuinrakennuksen - asunnon tai yksityisen - ilmanvaihto voidaan toteuttaa? Mitä nykyiset rakennuskoodit kertovat tästä? Mitä standardeja ilmavirrasta tulisi noudattaa suunnittelussa?

Kuinka toteuttaa ilmakeskus yksityisessä talossa? Yritetään selvittää se.

Sääntelyvaatimukset

Aloitetaan tutkimalla olemassa olevia säännöksiä. Asuinrakennusten ilmanvaihdon todellinen SNiP - 2.04.05-91 Lämmitys, ilmanvaihto ja ilmastointi sekä 2.08.01-89 Asuinrakennukset.

Lukijan mukavuuden vuoksi tuomme asiakirjojen keskeiset vaatimukset yhteen.

lämpötila

Olohuoneessa se määräytyy kylmimmän viiden päivän lämpötilan mukaan.

• Kun arvo on yli -31С huoneissa, on tarpeen tukea vähintään + 18 +.
• Kun kylmimmän viiden päivän lämpötila on alle -31 ° C, vaatimukset ovat hieman korkeammat: huoneiden tulee olla vähintään + 20 ° C.

Kulmahuoneissa, joissa on vähintään kaksi yhteistä katua, hinnat ovat 2 astetta korkeammat - +20 ja + 22 +.

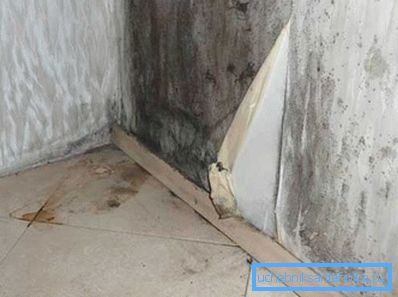

Hyödyllistä: vaatimusten vaihtelevuus johtuu siitä, että matalissa lämpötiloissa ja kasvavassa lämpöhäviössä kastepiste (sulkeutuvan rakenteen paksuuden piste, jossa vesihöyryn tiivistyminen alkaa) siirtyy kohti sisäpintaa. Esitetyt lämpötilat eivät sulje seinän jäätymistä.

Kylpyhuoneissa minimilämpötila on + 18 ° C, kylpyhuoneissa ja suihkussa - +24.

Ilmanvaihto

Mitkä ovat asuintilojen ilmanvaihtorakenteet (tarkemmin sanottuna niiden vaihdonopeus)?

Lisävaatimukset

Mitä muita vaatimuksia ja suosituksia löytyy asuinrakennusten lämmityksen ja ilmanvaihdon SNiP: stä?

• Ilmanvaihtojärjestelmässä voidaan järjestää ilmanvaihto erillisten tilojen välillä. Yksinkertaisesti sanottuna voit järjestää keittiön hupun ja ilmavirran makuuhuoneeseen. Itse asiassa asiakirjassa määritellään suositus: pakokaasunvaihto on järjestettävä keittiössä, kylpyhuoneessa, kylpyhuoneessa, wc: ssä ja kuivauskaapissa.

• Asunnon ilmanvaihto on liitettävä yleiseen ilmanvaihtokanavaan vähintään 2 metrin päähän kattopinnasta. Ohje on suunniteltu minimoimaan todennäköisyys kaatua tuulisessa säässä.
• Kun käytät erillisiä huoneita julkiseen käyttöön tarkoitetussa asuintalossa, niille toimitetaan oma ilmanvaihtojärjestelmä, joka ei ole yhteydessä taloon.
• Kylmimmissä viiden päivän lämpötiloissa alle -40 ° C: ssa kolmikerroksisille ja korkeammille rakennuksille on sallittu pakotetun ilmanvaihdon laitteet lämmitysjärjestelmillä.
• Kaasukattilat ja -pylväät, joissa polttoainetuotteita päästetään yleiseen ilmanvaihtoon, voidaan asentaa vain korkeintaan viidessä kerroksessa oleviin rakennuksiin. Kiinteän polttoaineen kattilat ja vedenlämmittimet voidaan asentaa vain yhden ja kahden kerroksen rakennuksiin.
• Tuloilmaa suositellaan toimitettavaksi tiloihin, joissa on pysyvä oleskelu. Joka itse asiassa johtaa meidät jo mainittuun järjestelmään: ilman virtaus olohuoneiden ja pakokaasun läpi keittiön ja kylpyhuoneen kautta.

Miten se toimii

Niinpä tutkimme asuintilojen ilmanvaihdon perusvaatimuksia. Ja miten asuinrakennusten ja yksityisten talojen ilmanvaihto on?

Kerrostalot

perinteet

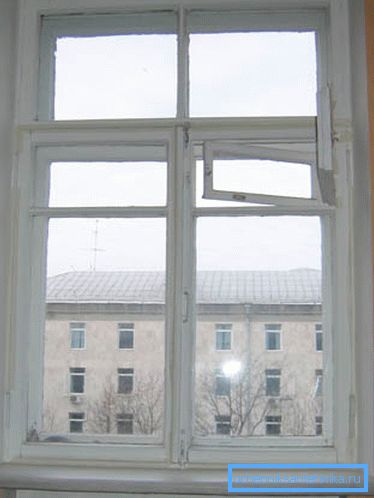

Venäjälle ja koko post-neuvostovyöhykkeelle perinteinen järjestelmä on luonnollinen ilmanvaihto, jossa ilmastonvaihdossa käytetään lämmön ja kylmän ilman välistä tiheyseroa. Lämmin pakotetaan huoneen yläosaan ja sieltä ilmanvaihtokanavaan; kylmän virtaus Neuvostoliiton taloihin tarjosi ilmanvaihtoaukot ja löyhästi asennettavat puukehykset.

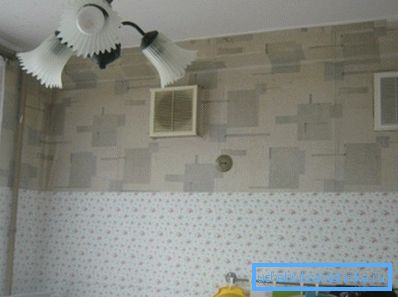

Pakopuhallus oli varustettu edellä mainitun järjestelmän mukaisesti: kylpyhuoneissa, wc: ssä ja keittiössä. Huoneet tuuletettiin raitista ilmaa.

Koska jokaiselle huoneistolle oma pystysuora tuuletuskanava on ylellisyys, jota ei sallita korkeissa rakennuksissa, yksittäisten huoneistojen ilmanvaihtojärjestelmät alkoivat yhdistää pystyakseleihin.

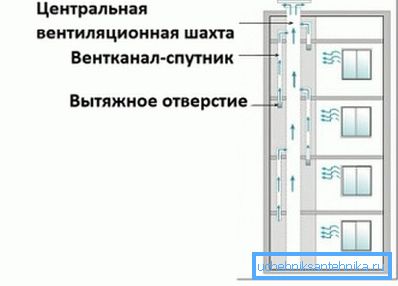

Kaivoksia yhdistivät horisontaalinen kanava, jossa oli kattoaukko ja jossa oli sateenvarjo, joka suojasi sitä saostumiselta; jokaisen huoneiston pistorasiaan toimitettiin lyhyt pystysuora kanava - satelliitti, joka estäisi huoneistojen välisen ilmanvaihdon.

Mitkä ovat tällaisen järjestelmän edut:

• Rakentamisen yksinkertaisuus ja sen vuoksi vähäiset investointikustannukset.

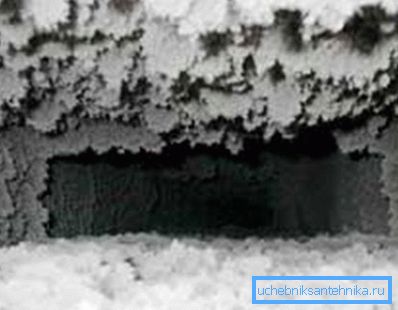

• Vähimmäiskustannukset. Pohjimmiltaan niitä pienennetään vain harvinaiselle tukkeutuneiden ilmanvaihtokanavien puhdistukselle. Tukkeutumisen syy on kaasu-uunien noki ja harvoin rikkomukset rakennustöiden aikana.

• Tuoreen ilman virtaus huoneeseen suoraan kadulta, ilman välituotekäsittelyä.

Se ei tietenkään ollut ilman vikoja.

• Ylemmissä kerroksissa ilmanvaihdon varmistava paine on minimaalinen. Sieltä - usein tapauksia, joissa pahoinpidellyt ahdistukset tuulisessa säässä.
• Pitkä kanava, jossa on karkeat seinät (kaivoksen perinteiset materiaalit ja huoneistossa olevat konttorit - tiili ja betoni) tarjoaa korkean aerodynaamisen kestävyyden, mikä vähentää ilmanvaihdon tehokkuutta.
• Kanavat vuotavat usein: sementtilaastia käytetään niiden elementtien liittämiseen. Ilmavuodot vähentävät edelleen vetoa.

nykyaikaisuus

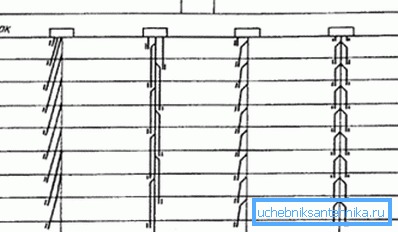

Äskettäin uusien rakennusten rakentamisen aikana on toteutettu yhä enemmän järjestelmää, jossa on lämmin ullakko. Mitä hän näyttää?

Vaaka- kanavat, jotka yhdistävät useita kaivoksia, ovat menneisyyttä. Sen sijaan koko ullakko muuttui staattiseksi painekammioon.

Tärkeää: ullakolla olevan korkean lämpötilan vakauttamisen vuoksi yksi ylemmän kerroksen tärkeimmistä ongelmista on ratkaistu - kylmä katto. Tämän seurauksena lämmitysvaatimukset vähenevät.

Kaivokset yhdistettynä vaakasuoriin hanoihin yhdeksi teollisuuden valmistusyksiköksi. Tämä minimoi mahdollisesti vuotavien yhdisteiden lukumäärän.

Jokaisessa talon osassa asennetaan ullakko. Sen yhdistäminen hissikoneen huoneeseen sallii rakennuksen korkeutta häiritsemättä jopa 2 metrin etäisyydellä katon tasosta häiritsemättä talon arkkitehtonista ulkonäköä, mikä lisää vetoa.

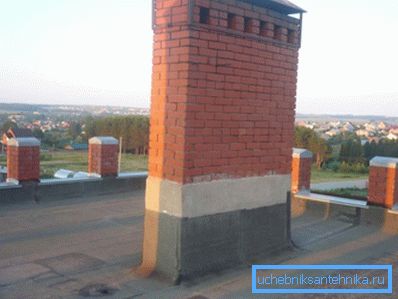

Sateenvarjot, jotka suojaavat kaivosta sateelta ja lumelta, ovat poissa: ne aiheuttivat jonkin verran työntövoimaa. Sen sijaan kaivoksen pohjalla asennetaan lava, jossa on viemäri viemäriin.

Katolle avautuva akseli sai neliön poikkileikkauksen, joka paransi vetoa tuulisessa säässä tuulen suunnasta riippumatta.

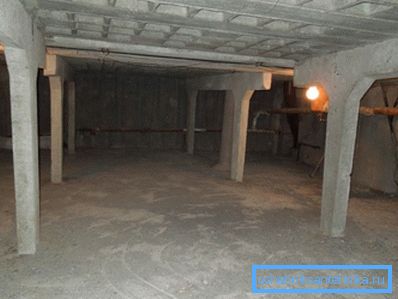

Vahvistettu betonilevyistä koostuva ullakko alkoi jakaa osiin.

Täten ratkaistiin kaksi ongelmaa:

1. Eri sisäänkäyntien ilmaa ei voida sekoittaa. Niiden sekoittuminen tietyissä olosuhteissa voisi johtaa siihen, että yhden kanavan työntövoima kasvaisi toisen kanavan kustannuksella.
2. Merkittäviä paloturvallisuusmääräyksiä noudatettiin: palonkestävä osio voi estää kuumien palamistuotteiden leviämisen tulipalon aikana.

Mikä on tulos?

• Ilmanvaihdon kokonaisuus on vakiintunut tuulen voimakkuudesta ja suunnasta riippumatta.
• Satelliittikanavan aerodynaaminen vastus kasvoi 1–1,5: stä 6–9 Pa: iin, mikä teki huoneistojen ilmanvaihdosta vähemmän riippuvaisia ​​lattiasta.

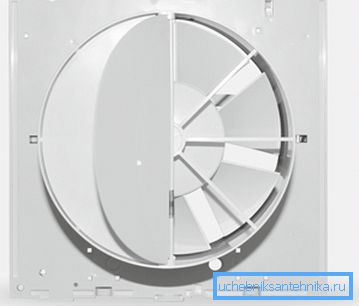

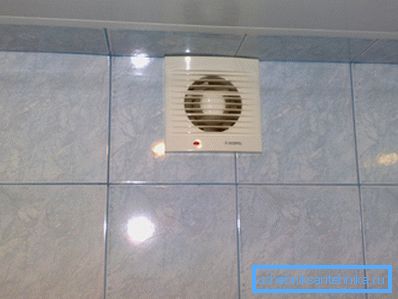

Nuance: kahdessa ylemmässä kerroksessa veto voi silti olla riittämätön, koska kanavia - tarvittavan korkeuden satelliitteja ei yksinkertaisesti voida sijoittaa. Ongelma ratkaistaan ​​täysin asentamalla pakokaasupuhaltimet huoneistoihin: tässä järjestelmässä niiden työ ei voi enää johtaa siihen, että yhden huoneiston pakokaasu ilmaantuu toiseen.

Pakotettu pakokaasu

Luonnollisen ilmanvaihtojärjestelmän suurin ongelma on sen riippuvuus tuulen voimakkuudesta.

Ratkaisu tähän ongelmaan on varsin selvä:

1. Kaivoksen aerodynaaminen vastus lasketaan keinotekoisesti (esimerkiksi asentamalla säädettävät venttiilit).
2. Akselissa on radiaalipuhallin, jossa on kohinanvaimennusjärjestelmä.

Lisääntyneen tehokkuuden kustannukset ovat lievästi kasvaneet toimintakustannuksissa ja hankkeen investointiarvo.

Ulkomaiset kokemukset

Saksalaiset rakentajat toteuttavat melko mielenkiintoisen tuuletusjärjestelmän monikerroksisissa rakennuksissa.

• Pakokaasujärjestelmä on järjestetty keittiön ja yhdistetyn kylpyhuoneen kautta.
• Ilmanotto on yhteinen kanava, joka avautuu huoneeseen useiden pienten aukkojen ympärillä ja keskusventtiilin, jossa on solenoidi ja palujousi. Ilmakanavalla on korkea aerodynaaminen veto ja kamera äänen vaimentamiseksi.

Miten se toimii:

• Valmiustilassa huppu suoritetaan rajoitetussa määrin.
• Kun kytket valon kylpyhuoneeseen tai syötät voimaa virtaventtiiliin, ilmanottoaukon kapasiteetti kasvaa dramaattisesti; Lisäksi pakotettu ilmanvaihto on aktivoitu.

Omakotitalo

On selvää, että yhden perheen taloissa ei ole yleistä ilmanvaihtojärjestelmää: hanke koostuu tietystä rakenteesta. Kirjoittaja antaa itselleen mahdollisuuden jakaa omia ajatuksiaan tukemalla kokemusta tuuletuksen asentamisesta kotiinsa.

Kaavion valinta

Valinnassa keskityttiin pakokaasunpoistoon, jossa oli pakottava kannustin ja luonnollinen ilmavirtaus kellarissa.

Oli useita motiiveja.

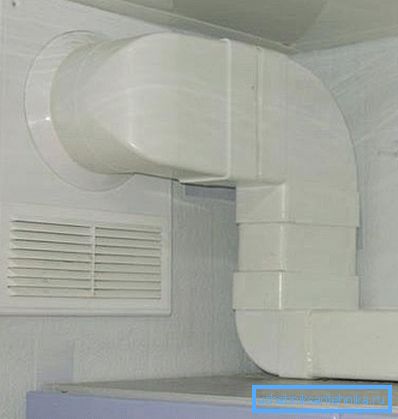

• Pakokaasujärjestelmä sisältää yhden kanavan asettamisen.. Tarjonta ja pakokaasu - kaksi, mikä tarkoittaa paljon enemmän työtä ja korjauksia jo tehtyihin korjauksiin.

On selvennettävä: tässä tapauksessa ilmanpoistokanava on jo ollut. Tässä roolissa ilmestyivät urat, jotka rakentajat olivat peittäneet palkin, johon lattialaatat luottivat, ja ulkoseinän välillä. Oli tarpeellista vain reikiä reikien syöttämiseksi ja pakoputken järjestämiseksi kadulla.

• Asuinrakennusten luonnollisen ilmanvaihdon laskeminen on erittäin monimutkaista; tätä tarkoitusta varten käytetään joko monimutkaisia ​​kaavoja, joissa otetaan huomioon monet muuttujat, tai online-laskimia, jotka usein antavat epäluotettavia tuloksia. Pakotetussa pakokaasussa suorituskyky minimivirheellä vastaa pakopuhaltimen suorituskykyä.
• Kellarista tuleva ilmanotto (kuiva ja maanpinnan alapuolella) mahdollisti tuloilman lämpötilan pysymisen säästä riippumatta.. Jäähdytyspisteen alapuolella olevan maan lämpötila pidetään +10 - +14 astetta.

• Toimintakustannukset ovat vähäiset. Esitämme taulukon tuulettimen kuluttaman tehon riippuvuudesta sen suorituskyvystä.

täytäntöönpano

Järjestelmän toteuttaminen omin käsin vaati aikaa ja rahaa mahdollisimman vähän.

• Ilman virtaus on järjestetty olohuoneisiin. Lattian reiät peitetään verkkoilla, jotka suojaavat hyönteisiä vastaan.

• Kipsilevyihin asennetut pakoputket, jotka sulkevat kanavan pultin ja seinän väliin.
• Kanavasta kadulle lyöntiin reikä, johon asennettiin pakoputki, jossa oli kanavapuhallin ja sateenvarjo, joka suojasi sitä sateelta ja lumelta. Putki on suljettu ja pyöritetty; puhallin on varustettu kauko-ohjaimella.

Kulut olivat yhteensä noin 1500 ruplaa. Kosteuden taso talossa on vakiintunut viihtyisällä tasolla; Talvella lämpötila, jossa lämmitys on kytketty pois päältä, on vähintään + 12 ° C.

johtopäätös

Toivomme, että miniatyyritarkastus ilmanvaihdon järjestämisestä on hyödyllistä lukijalle.

Tämän artikkelin video sisältää tavallista enemmän aihepiirikohtaisia ​​materiaaleja. Onnea!
