Asennus ilmanvaihtoon kaasukattilaan yksityiskodeissa

Kaikkia lämmityslaitteita ei voida käyttää ilman hyvää ilmanvaihtoa. Erityisen tärkeää on yksityisen talon kaasukattilan ilmanvaihto. Täällä ei ole mitään pikkuhiljaa, koska se koskee ihmisten elämää ja terveyttä. Väärä asennus voi johtaa hiilimonoksidin ottamiseen asuinalueelle, joka on tappava ja jolla ei ole väriä, ei hajua, ja seurauksena on kaikki seuraukset.

Muutama sana asiakirjoista

Lupien kerääminen ei ollut koskaan miellyttävä kokemus. Mutta kuten hyvin tiedetään, kaikki normit ja säännöt kirjoitetaan todellisten virheiden perusteella, joten niiden noudattamatta jättäminen voi johtaa suuriin ongelmiin, ja sakko on kaikkein vaarattomin asia, joka voi tapahtua.

Kaasulaitteiden asentamista asuinalueille säännellään useilla asiakirjoilla. Ensinnäkin se on SNiP 42-01-2002. Kattilahuoneiden ja yksityisten asuntojen uunihuoneiden ilmanvaihdon osalta nämä vaatimukset on esitetty SNiP 11-35-76: ssa.

Vihje: SNiP 2.04.08-87: n perusteella on toinen hyödyllinen asiakirja nimeltä Gas supply. Tällä hetkellä se ei ole enää virallisesti pätevä, mutta sisältää paljon hyödyllistä tietoa, ja sen pohjalta kehitettiin olemassa olevia standardeja.

Kohokohdat ja järjestelyvaatimukset

Ennen kattilan hankintaa ja muiden kaasunjakelulaitteiden hankkimista on tarpeen määrittää asennuspaikka. Ehkä tärkein asia on hyvän ilmastonvaihdon järjestäminen.

vaatimuksista

Huoneissa, joissa on kaasunjakelulaitteita, joissa ei ole jatkuvaa ammatillista valvontaa, normien mukaan sovelletaan seuraavia ilmanvaihdon asennussääntöjä.

• Asuinrakennuksissa sijaitsevissa eristetyissä kattiloissa täydellinen ilmavirtaus tulisi tapahtua vähintään 3 kertaa.. Lisäksi on tärkeää, että nämä tiedot saadaan ilman, että otetaan huomioon ilmavirta kattilan uuniin.
• Vaatimusten mukaan kattilan katon korkeuden tulisi olla 6 m. Yksityisissä asunnoissa tämä on kuitenkin käytännössä epätodellista, joten jokaisen katon laskentamittarin kohdalla ilmanvaihtoa huoneessa olisi lisättävä 25%.
• Pääsääntöisesti tämä pieni ilmankiertojaksojen määrä pienessä huoneessa on hyvin vaikeaa antaa luonnollisella tavalla, joten useimmissa tapauksissa on asennettava keinotekoinen sisäänvirtaus.

Tärkeää: nämä suositukset koskevat sekä kaasu- että kiinteän polttoaineen järjestelmiä. Asennuksessa on vain vähäinen ero.

Järjestelmäparametrien laskeminen

Osaavat suoritetut laskelmat ovat avain laitteiston pitkään ja turvalliseen käyttöön. Ammattihankkeet ovat melko monimutkaisia, ne sisältävät kaikkien parametrien kirjanpidon. Mutta yksityisten asuntojen kohdalla se osoittautuu usein tarpeettomaksi, kaikki tulee alas pari kaavaa, joiden avulla voit laskea perustiedot omin käsin.

Voit selvittää, mitä kanavan halkaisijaa tarvitaan luonnollisen ilmanvaihdon varmistamiseksi, sinun täytyy saada seuraavat tiedot.

1. Ensinnäkin se on itse huoneen tilavuus, joka mitataan kuutiometreinä.
2. On myös tarpeen ottaa huomioon nopeus, jolla ilma putkessa liikkuu, luonnollisessa ilmanvaihdossa tämä parametri on 1 m / s.
3. Ja viimeinen komponentti on sama ilmanvaihtosyklien määrän kasvunopeus, riippuen siitä, kuinka paljon alempi katon korkeus verrattuna vertailuun 6m.

Seuraavaksi tarkastellaan selkeyden vuoksi kanavan laskemista tietyssä esimerkissä.

• Oletetaan, että huoneen leveys on 4, pituus 3 m, kattojen korkeus on 2,7 m. Kerro tiedot ja saada tilavuus 32,4 m.
• Ilman vaihtokurssin kerroin laskemme sen seuraavasti: (6m - 2,7m) x 0,25 (vähennysprosentti) + 3 (syklien lukumäärä 6m) = 3.8.
• Nyt voimme laskea, kuinka paljon ilmaa tulee ulos tästä huoneesta luonnollisella ilmanvaihdolla 1 tunnin aikana: 32,4m? x 3,8 = 123 m?
• Näiden tietojen perusteella laskemme kanavan osan luonnollista tuuletusta varten. Voit tehdä tämän jakamalla 123m?, 3600: een (sekuntien määrä 1 tunnissa). Saavutamme, että kaasuhuoneella varustetun huoneen ilmanvaihto on suoritettava 0,034 m: n kanavalla.

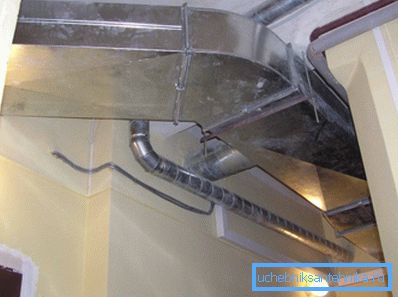

Kuten näette, opetus on melko yksinkertainen. Usein kaasukattiloiden ilmanvaihtoputket otetaan käyttöön, koska niiden hinta on huomattavasti alhaisempi. Asiantuntijat suosittelevat PVC-viemäriputkia. Edellä mainitussa esimerkissä tämä on poikkileikkaus 204 mm.

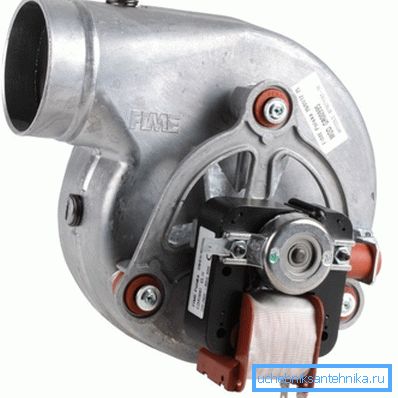

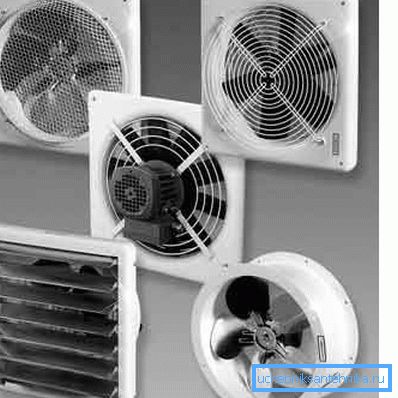

On usein hankalaa ja epäkäytännöllistä asentaa suuria poikkileikkauksia sisältäviä ilmakanavia. Tällöin asennetaan vakiokanavia, joiden lohko on 100-150 mm, ja niihin asennetaan pakkopaine. Helpoin tapa on asentaa imu- ja poistopuhaltimet samalla teholla. Riippuen valitun laitteen tehosta.

Tärkeää: laskenta tehtiin yhdelle kanavalle, mutta niistä on kaksi, sisäänvirtaus ja pakokaasu. Molempien kanavien halkaisijan on oltava sama, tässä tapauksessa 204 mm.

Asennusohjeet

Omistajan itsensä päättää pakotetun tai luonnollisen ilmanvaihdon tekemisestä laitteiston ominaisuuksien ja tietyn huoneen parametrien perusteella. Osoitimme, miten yksinkertaisimmat laskutoimitukset suoritetaan, sitten voimme jatkaa järjestelmän asentamista. On myös rajoituksia ja sääntöjä.

Kuten tiedätte, ilmakanavat voidaan asettaa vaakasuoraan tai pystysuoraan. Horisontaalisen asennuksen osalta se on voimassa vain järjestelmissä, joissa on pakotettu ruiskutus. Lisäksi niiden on oltava suoria, ilman käänteitä. Linjan pituus riippuu laitteen parametreista ja tehosta.

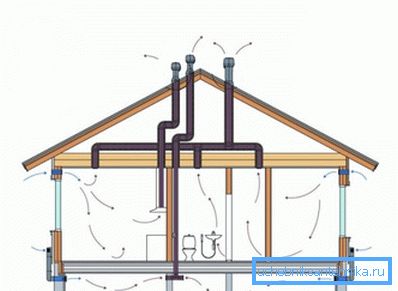

Vertikaalisia kanavia voidaan käyttää sekä keinotekoiseen että luonnolliseen ilmanvaihtoon. Suoran pystykanavan minimipituuden on oltava vähintään 3 m. Muussa tapauksessa voi olla luonnollista taakkaa aiheuttavia keskeytyksiä.

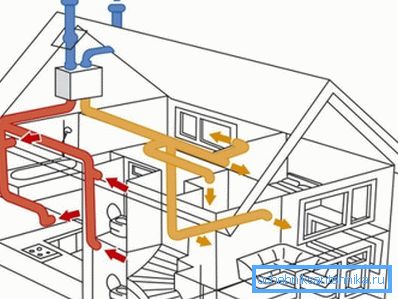

Asiantuntijat suosittelevat yhdistetyn järjestelmän asentamista, mikäli pakotetun ilmanvaihdon epäonnistuminen voi vähentää laitteen kuormitusta. Tämän seurauksena järjestelmä pystyy työskentelemään luonnollisen ilmavirran kanssa.

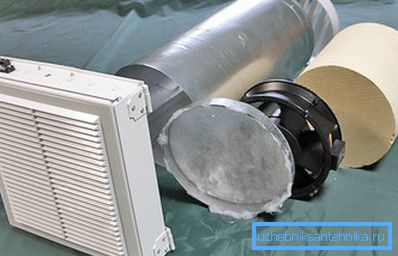

Riippumatta siitä, mitä järjestelmää haluat, huoneesta poistetun ilman tilavuuden on oltava sama kuin tulo. Sinun ei pitäisi luottaa vain syöttöpuhaltimeen, vaan sinun tulee myös asentaa keinotekoinen injektio hupuun.

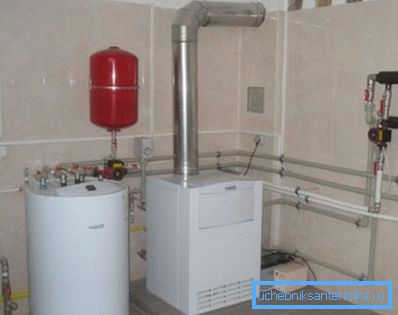

Virtauksen ja pakokaasun sijainti määräytyy kattilan sijainnin mukaan. Mutta virtaus tapahtuu aina suoraan kattilan lähellä tai laitteen takana.

Hupun tulisi sijaita huoneen yläosassa, mieluiten mahdollisimman lähellä kattoa tai suoraan katossa. Samanaikaisesti imu- ja poistokanavien välinen etäisyys tulisi olla mahdollisimman pitkä. Ihannetapauksessa, vastakkain.

Tehokkaille yksiköille, jotka on asennettu mökkeihin, joissa on suuri neliö ja useita kerroksia, niiden ilmanvaihtoaukko on varustettava erikseen. Yleensä se on pakotettu paine, se on asennettu rakennuksen ulkoseinään ja ylittää katon harjan.

Tämän artikkelin videosta näet asennuksen yksityiskohdat.

johtopäätös

Vaikka ilmanvaihtojärjestelmän asentaminen yksityiseen taloon ei ole erityisen vaikeaa ja sitä voidaan tehdä käsin, laskenta on otettava vakavasti. Jos et ole varma kykyistäsi, sinun pitäisi luottaa siihen ammattilaisille.
