Aaltoilua ilmanvaihtoon: valitse ja asenna itse

Tässä artikkelissa puhumme siitä, mikä muodostaa alumiinin aallotuksen ilmanvaihdolle ja vastaaville tuotteille muista materiaaleista. Lisäksi harkitsemme, mitkä ovat näiden rakenteiden valinnan piirteet. No, ja tietysti annamme useita käytännön suosituksia ilmanvaihtoaalttojen asentamisesta.

Yleistä tietoa

Tuuletus aaltoputki on olennainen osa nykyaikaisen otteen yhdistämistä. Ei ole epäilystäkään siitä, että ilmanvaihto-aallotettu holkki ei näytä yhtä siistiltä kuin muovista valmistettu erikoiskotelo.

Tosiasia on, että pyöreää holkkia on vaikea piilottaa seinään tai peittää mitään koriste-elementtejä. Näistä vaikeuksista huolimatta joissakin tapauksissa aaltopahvi on yksinkertaisesti korvaamaton.

Esimerkiksi aallotettua putkea ilmanvaihtoa varten käytetään vaikeasti saavutettavissa paikoissa, joissa useiden kierteiden ja taivutusten vuoksi on vaikea asentaa tavallista muovilaatikkoa.

Ilmakanavien päätyypit ja niiden luokittelu

Tällä hetkellä ilmakanavat, jotka on suunniteltu kiinnittämään huput, esitetään seuraavilla muunnoksilla.

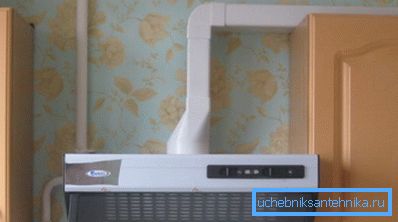

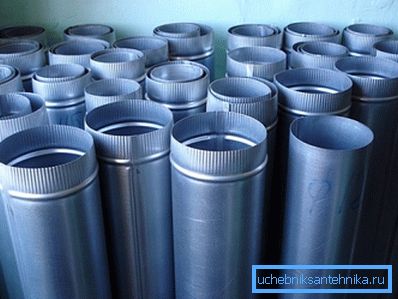

1. Muovi- tai metalliputki (kova laatikko), jossa on täysin sileä sisäpinta. Sisäisen helpotuksen puute takaa ilmanvaihtolaitteiden melun toiminnan. Sileä ulkopinta puolestaan ​​varmistaa liitoselementin ulkonäön esteettisyyden.

Tällaisten rakenteiden ainoa merkittävä haittapuoli on pieni joustavuus ja sen seurauksena mahdottomuus käyttää sitä seiniin ja kattoihin, joilla on monimutkainen pinnan helpotus.

On suositeltavaa käyttää muovisia ilmakanavia, kun ne voidaan peittää katto-, koriste- ja muilla suojarakenteilla. Muovikanavan hinta on korkea verrattuna metalliosiin.

1. Aaltopahviputki ilmanvaihtoa varten on merkityksellisempi ja suosituin vaihtoehto, sillä sillä on useita etuja, joista seuraa seuraavat:

• korkea kulutuskestävyys;
• mekaaniset muodonmuutokset;
• asennustöiden helppous;
• alhainen kuormitus rakennuksen kerroksissa
• absoluuttinen tiiviys nivelten liikkuvuudesta huolimatta;
• kestävyys korkeisiin lämpötiloihin (enintään + 250 ° C) ja sen seurauksena mahdollisuus käyttää pakokaasuja autonomisissa lämmitysjärjestelmissä;

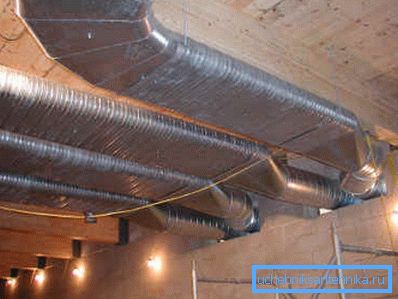

• käytön yleismaailmallisuus, koska aaltopahvi, jolla on sama menestys, toimii julkisten, asunto- ja teknisten tarkoitusten yhteydessä;
• kohtuulliseen hintaan ja sen seurauksena valmiin ilmanvaihtojärjestelmän houkutteleviin kustannuksiin.

Ilmeisten etujen ohella on kuitenkin yhtä ilmeisiä haittoja, kuten:

• koko tuuletuslinjan alhainen jäykkyys;
• alhainen ilmavirran intensiteetti, joka johtuu seinien sisäpinnan riittämättömästä aerodynamiikasta;
• vaurioiden tai tukosten diagnosoinnin vaikeus sekä ilmanvaihtokanavien puhdistamisen ja desinfioinnin vaikeus;
• Monien rakenteellisten ominaisuuksien vuoksi joustavia alumiinikanavia ei voida käyttää suurtehokäyttöisissä ilmanvaihtojärjestelmissä.

Rakentamisen ominaisuudet

Joustavat ilmakanavat ovat rakenteellisesti monikerroksinen tuote, joka on valmistettu alumiinista ja polyesterikerroksesta. Suunnittelun vahvistava elementti on terästä oleva kierre. Kierre ei ainoastaan ​​asettaa vaadittua jäykkyysastetta tuotteelle, vaan myös aikaansaa putken suunnan muutoksen kierrosta tyypillisen harmonikan muodossa.

Alumiiniputket sisäpuolelta voivat olla sileitä tai aallotettuja.

• Sileällä sisäpinnalla tehdyissä muunnelmissa on tunnusomaista korkeat aerodynaamiset ominaisuudet.. Siksi on suositeltavaa asentaa tällaisia ​​muutoksia ilmakanaviin kaukoliikenteen reiteillä.

Merkittävä haittapuoli muunnoksissa, joissa seinien sisäpinta on sileä, on monimutkaisempi asennus.

• Aaltopahviöljykaapeleille on ominaista vähemmän aerodynamiikkaa, mutta haittapuolista huolimatta ne voidaan asettaa mihin tahansa haluttuun suuntaan, mikä helpottaa suuresti asennusta.

Valintatoiminnot

Mitä etsiä, kun valitaan aaltoputki ilmanvaihtoa varten? Koska näiden liitoselementtien asennus- ja käyttötekniikka on sama valmistajan brändistä riippumatta, keskitymme poikkileikkauksen halkaisijaan.

Tämän seurauksena, jotta voisimme tehdä oikean valinnan, on välttämätöntä ohjata laitteiston pistorasiaan liittyviä parametreja, jotka aiot yhdistää joustavan kanavan kautta.

Jos piirustusohje sisältää tiettyjen halkaisijoiden aallotusten käyttämisen, on käytettävä tätä halkaisijaa, koska todellisten kokojen välinen ero johtaa asennuksen mahdottomuuteen tai liitoksen riittämättömään tiiviyteen.

Teollisesti valmistettujen alumiinilevyjen standardihalkaisijat ovat seuraavat:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

Yleensä luetellut koot riittävät kaikkien teollisesti tuotettujen huppujen ja muiden laitteiden asentamiseen, jotka on liitettävä ilmanvaihtojärjestelmään.

Tärkeää: Kun ostat kanavan kotitalouksien pakokaasuja varten, sinun tulee muistaa, että ilmanvaihtokanava, jossa on suuri kulma ja yli 2 metrin pituus, vaikuttaa haitallisesti järjestelmän suorituskykyyn. Ratkaisu tähän ongelmaan voi olla pienemmän halkaisijaltaan pienemmän kanavan hankkiminen, joka voidaan kiinnittää hupuun sovittimen kautta.

Valinta eristeen läsnäolon mukaan

Joustavien alumiinikanavien hinta riippuu pitkälti eristekerroksen läsnäolosta. Muutokset ilman eristystä asennetaan ja niitä käytetään pakotetun ilmanvaihdon järjestelmässä, jossa ei ole erityisiä vaatimuksia melun ja paloturvallisuuden tasolle.

Muutokset, joissa on eristyskerros, ovat kalliimpia kuin tavanomaiset analogit, mutta korkeammasta hinnasta huolimatta ne takaavat useita merkittäviä etuja, kuten: alhainen melutaso, korkea kestävyys korkeille lämpötiloille.

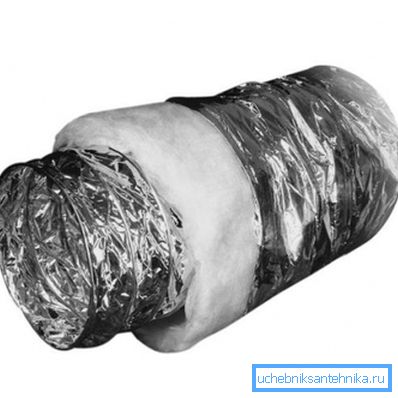

Tällaisissa rakenteissa käytetään eristeenä mineraalivillaa. Tämän seurauksena eristettyjen modifikaatioiden suunnittelu on sandwich, joka koostuu alumiinikerroksesta, puuvillakerroksesta ja alumiinikerroksesta.

Monikerroksisia rakenteita käytetään laajalti tapauksissa, joissa valtatie asetetaan huoneisiin, joissa korkea melutaso ei ole hyväksyttävää.

Asennustyöt

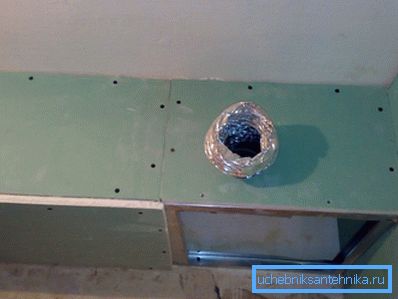

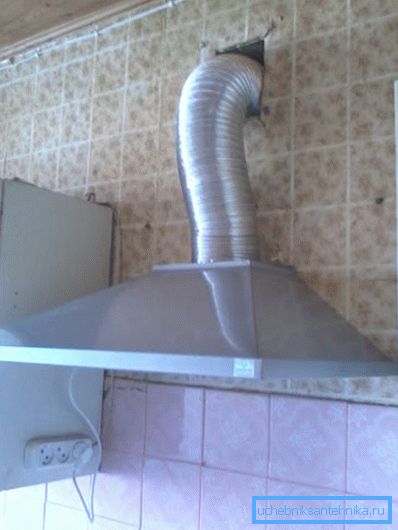

Kun asennat keittiöön, aallotettu tuuletusholkki on piilotettu yhteen seinäkoteloista. Toinen hyvä vaihtoehto on putken sijainti keittiön yläpuolella olevassa tilassa.

Asennukseen ei tarvita erityisiä sovittimia, koska putki on joustava ja kulkee kaikkien kulmien läpi ilman vaivaa.

Omien käsien manuaalinen asennus ei ole erityisen vaikeaa:

• Aluksi venytämme ilmakanavaa, jotta lopputuloksena on vähemmän melua.
• Kiinnitä putki pakojärjestelmän putkeen käyttämällä erityistä kiinnitintä. Samoin aallotus kiinnitetään pakoputkeen.
• Jos pakokaasulaite, jossa on pyöreä osa, on kiinnitetty suoraan aallotukseen. Jos reikä on suorakulmainen, hanki erityinen sovitin tai kanava, jolla on suorakulmainen poikkileikkaus.

Tärkeää: Sovittimien käyttö vähentää järjestelmän suorituskykyä. On suositeltavaa ostaa välittömästi ilmakanava, jolla on sama muoto ja koko kuin pakoputkessa, jotta ei uhrata suorituskykyä eikä käyttää konetta parannettuun tilaan.

• Venttiilin päässä on suositeltavaa asentaa hienovärinen verkko, jotta eri hyönteiset ja lika eivät pääse ulospäin. Kuitenkin käytön aikana tämä arina on puhdistettava säännöllisesti estääkseen tukkeutumisen ja järjestelmän suorituskyvyn heikkenemisen.

johtopäätös

Joten puhuimme kotitalouksien ilmanvaihtojärjestelmien laitteissa käytetyistä pääkanavista. Lisäksi harkitsimme joustavien aallotusten valinnan ja asennuksen ominaisuuksia.

Löydät lisää hyödyllisiä tietoja katsomalla tämän artikkelin videota.
