Sekoitusventtiili: laite, toimintaperiaate, käyttö

Kolmisuuntainen sekoitusventtiili on yleinen sulku- ja säätöventtiilien tyyppi, joita käytetään hydraulisissa ja pneumaattisissa järjestelmissä useiden ongelmien ratkaisemiseksi. Lämmitys- ja kuumavesijärjestelmissä tällainen liitos on välttämätön ja sitä käytetään melko laajasti. Puhumme sekoitusventtiilin suunnittelusta ja tarkoituksesta.

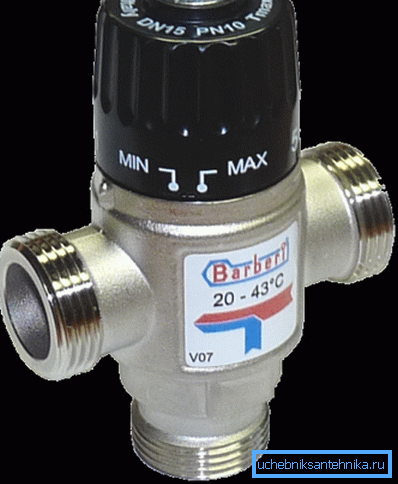

Kuvassa on termostaattinen sekoitin.

Kolmitieventtiili

tapaaminen

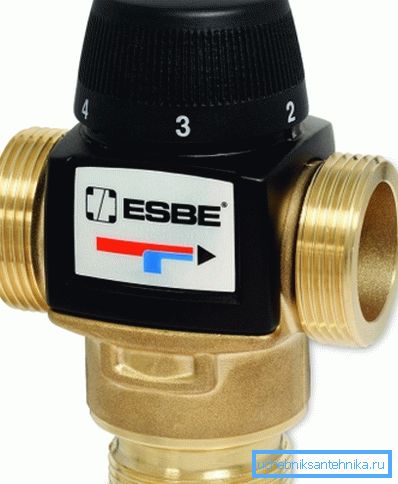

Esimerkki laadukkaasta tuotteesta, jossa on termostaattinen pää.

Sekoitusventtiilejä käytetään melko laajalti, koska niiden avulla voit ratkaista monia ongelmia, ja useimmissa niistä ei ole vaihtoehtoa tämän tyyppiselle venttiilille. Laitteessa on yhteinen tee, eli siinä on kaksi tuloa ja yksi lähtö.

Jos lähetämme vedenvirtauksia, joiden lämpötila on erilainen (kylmä ja kuuma), tulevat syöttöaukkoon seuraavat vaihtoehdot:

  1. Kylmä vesi virtaa vapaasti tuloaukosta (A) pistorasiaan (AB), kuuma vesi ei pääse poistoaukkoon;
  2. Kylmä ja kuuma vesi saapuvat samaan aikaan ulostuloon (AB), kun taas niiden virtaukset sekoitetaan ja vedellä on keskimääräinen lämpötila;
  3. Kylmä vesi on tukossa, ja vain korkea lämpötila (B) virtaa ulostuloon (AB).

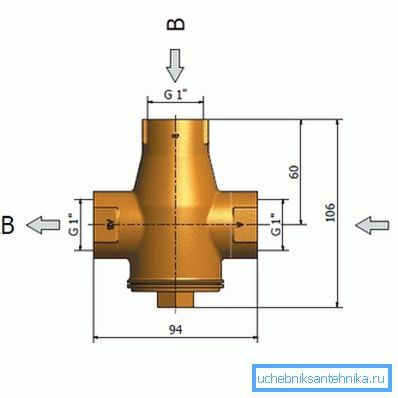

Järjestelmä, jossa on syöttöaukkojen nimitys.

Joskus on myös neljäs asema - kun molemmat kanavat suljetaan ja vettä ei tule poistumaan. Tällöin laite on oikeampi kutsua nelitieventtiiliä.

Jos yhdistämme syötteen tuotokseen, saamme seuraavat tulokset:

  1. Virta siirtyy lähdöstä (AB) tuloon (A) ja ei tule tuloon (B);
  2. Poistoputkesta (AV) vesi virtaa sisääntuloon (B) eikä pääse sisääntuloon (A);
  3. Virta on jaettu molempiin kanaviin.

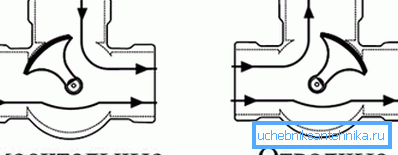

Sekoittimen päätoiminnot.

Kiinnitä huomiota! Näemme, että laite pystyy sekoittamaan kahta virtaa, avaamaan yhden kanavan virtauksen ja lukitsemaan toisen virtauksen, jakamalla virtauksen eri kanaviin ja kääntämällä virtauksen toiseen kanavaan.

Näitä ominaisuuksia käytetään laajasti. Kuuman veden syöttö- ja lämmitysjärjestelmissä on useimmissa tapauksissa sekoitusventtiilit kylmän veden tai veden palautusputkesta kuumaan jäähdytysaineeseen, jotta saavutetaan haluttu virtauslämpötila.

Esimerkiksi lattialämmitysjärjestelmä. On tunnettua, että lämmitetyn lattian ääriviivojen lämmönsiirtimen lämpötilan on oltava 40 - 50 ° C, mutta kattilan lämmönsiirtoainetta kuumennetaan 90 - 95 ° C: een.

Ongelman ratkaisemiseksi lattialämmitys kerääjän eteen asennetaan sekoitusyksikkö, jossa kolmisuuntaista venttiiliä käytetään nesteen lämpötilan saamiseksi paluusta syöttöön, jolloin saavutetaan haluttu lämpötila.

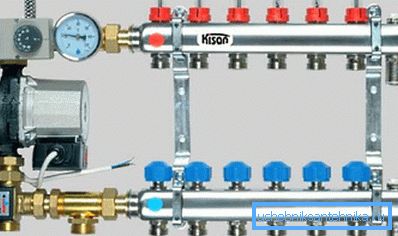

Lämmöneristetyn lattian pumppu ja sekoitussolmu.

Kolmisuuntaisia ​​venttiilejä käytetään myös sekoittimissa, joissa on elektroninen tai termostaattinen säätö, ilmanvaihtojärjestelmissä, auto- laitteiden eri osissa ja laaja-alaisissa hydraulijärjestelmissä.

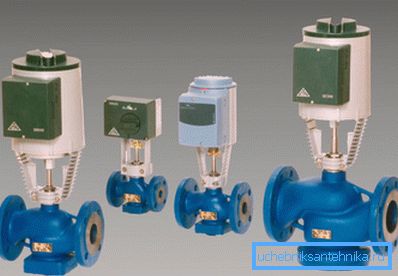

Tuotteet teolliseen käyttöön.

Nämä yksiköt löysivät tietenkin laajimman sovelluksen kuljetus- ja huoltoputkistoissa.

Laite ja toimintaperiaate

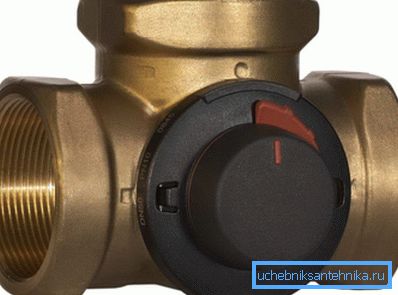

Kehon valmistuksessa käytetään messinkiä.

Jotta voisit ymmärtää paremmin sekoitusventtiilin toimintaa, kannattaa harkita sen laitetta.

Jos et mene kaikkiin yksityiskohtiin, tuotteen rakenne on seuraava:

  • Messinkirunko tee ja neljäs ulostulo, joka on suljettu säätösuuttimella;
  • Asennuspistokkeessa on lukitus- ja säätömekanismi, joka on kartion muotoinen kartio, pallo tai sektori, samoin kuin tulpaan liitetty kara, joka sallii sekoitusventtiilin kääntämisen tai siirtämisen;
  • Cork-satula erityisillä tiivisteillä, jotka on valmistettu synteettisestä kumista, muovista tai fluoroplastisesta;
  • Manuaalinen säätönuppi, termostaattinen suutin tai servo.

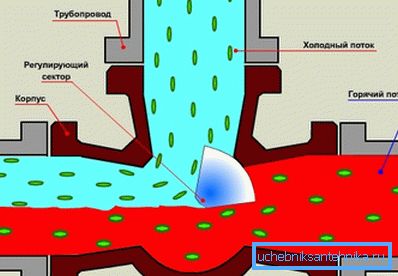

Kun käännät sektorin, yksi kanavista avautuu hieman, toinen sulkeutuu.

Kuumavesi- ja lämmitysjärjestelmissä käytetään useimmin tankoja tai kartion säätöjärjestelmää. Varsi on liitetty kartioputkeen, ja kun se liikkuu ylös ja alas, virtaus säädetään.

Tällaisen sekoittimen ohjaamiseksi käytetään yleensä termostaattista päätä, jonka toimilaite reagoi erityisen nesteen laajenemiseen, joka reagoi mitatun lämpötilan muutoksiin.

Lämpötila-anturi voidaan asentaa laitteen sisälle tai se voidaan siirtää järjestelmän etäpisteeseen. Useimmiten lämpöpää säädetään 30 - 60? С.

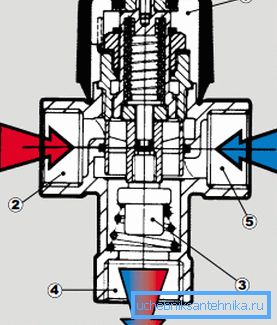

Laite on termostaattinen sekoitin.

Kehittyneemmissä automaattisissa ohjausjärjestelmissä tai älykkäissä kotijärjestelmissä sekoittimet voidaan ohjata ohjaimilla. Sitten venttiilin varsi säätää servoa, joka vastaanottaa komennot ohjaimesta. Tämä saavuttaa hienovaraisen ja tarkan ohjauksen.

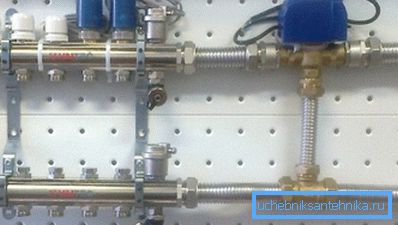

Sekoitusyksikön venttiili on varustettu servomoottorilla.

Yleisesti ottaen on sanottava, että nykyaikaisissa lämmitys- ja kuumavesijärjestelmissä on suurin suosio termostaattisia sekoitusyksiköitä, koska ne mahdollistavat veden saamisen tietyssä lämpötilassa ilman ihmisen väliintuloa.

Samalla laitteessa on melko suuri vakaus ja luotettavuus, mikä on erittäin tärkeää, kun sitä käytetään järjestelmissä, joiden hinta ylittää puolivuosittaisen palkan.

Lämpöpää kaukosäätimellä.

Kiinnitä huomiota! Useimmissa moderneissa malleissa on sellainen muotoilu, jonka avulla voit kytkeä laitteen eri termostaattisten tuotteiden päähän, jossa on kauko-anturi, servot ja manuaaliset säätönupit.

asennus

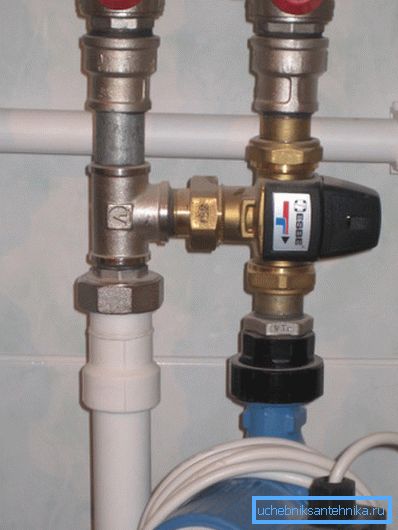

Esimerkki tuotteen asennuksesta.

Jos aiot asentaa venttiilin itse, niin pieni ohje on sinulle hyödyllinen.

Itse asiassa mikään ei ole vaikea asentaa, varsinkin kun kyseessä ovat nykyaikaiset kuuman veden ja lämmitysjärjestelmien mallit, mutta silti.

  1. Ensinnäkin meidän on välittömästi otettava huomioon, että laitteen normaalin käytön ja huollon on oltava helposti poistettavissa. Tätä varten molemmille puolille on asennettu palloventtiilit, ja liitännöissä on oltava suljetut mutterit tai amerikkalaiset sovittimet.

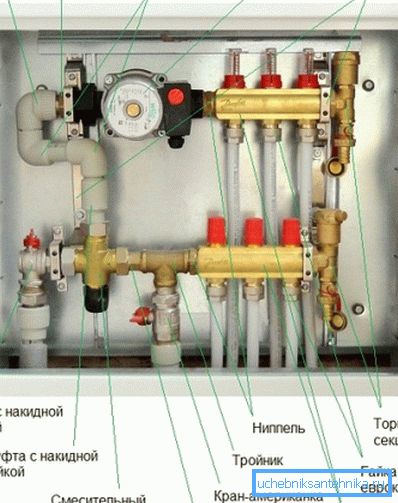

Kuten näette, sekoittin on sidottu sulkuventtiileihin ja pähkinäpähkinöihin.
  1. Toiseksi on parempi toimittaa tuote karkeilla vesisuodattimilla, sitten sen lukitus- ja säätömekanismi kestää kauemmin.

Termostaatteja, joissa on kauko-anturi, joka asennetaan jäähdytysnesteen kerääjälle lattiareunoihin, käytetään tavallisesti lämpimien lattian sekoitussolmuissa. Näin voit säätää tarkemmin lämpötilaa ja lisätä järjestelmän luotettavuutta.

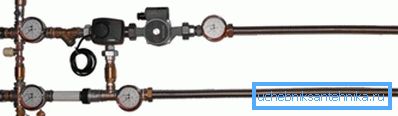

Kuuman veden tulopuolella on siivilä.

Kuumavesijärjestelmiin asennettaessa, erityisesti sähköisesti ohjattavissa venttiileissä, käytetään piiriä, jossa on servo-asema ja ohjain. Näin voit nopeasti säätää veden lämpötilaa ja reagoida nopeasti sen muutoksiin.

Myös käyttövesikäyttömalleissa, joissa on manuaalinen ohjaus, virtaus voidaan vaihtaa eri kanavilla. Tässä tapauksessa se ei ole sekoitusventtiili, vaan erotusventtiili.

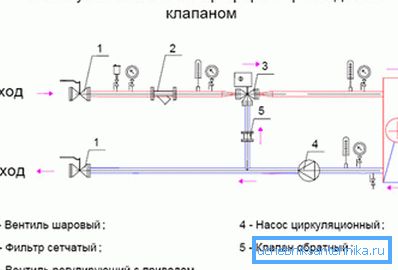

Lämmittimen sitominen kolmitieventtiilien avulla.

Kattiloiden ja lämmittimien sitomiseen sekä epäsuoriin lämmitysjärjestelmiin käytetään samankaltaisia ​​malleja kuin lämpimien lattiapumppujen sekoitusmoduuleissa.

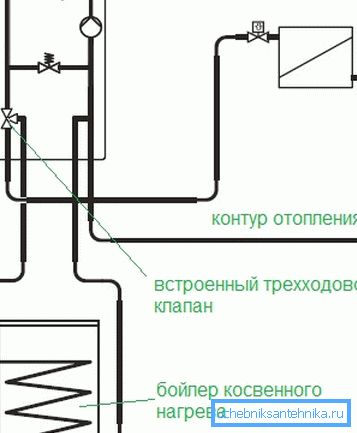

Joskus mikseri on jo rakennettu.

Usein laitteet on jo asennettu tehtaalla täydelliseen kaksoispiirikattiloiden vesilämmitykseen, joka mahdollistaa erillisen jäähdytysnesteen ja erikseen kuuman veden saamisen.

johtopäätös

Venttiili veden virtausten sekoittamiseksi eri lämpötiloissa on välttämätön osa monia hydraulijärjestelmiä, mukaan lukien lämmitys- ja kuumavesijärjestelmät. Sen toimintaperiaatteen ja sovellusominaisuuksien tuntemus auttaa sinua ymmärtämään paremmin minkä tahansa LVI-järjestelmän rakennetta.

Tämän artikkelin video mahdollistaa visualisoida tuotteen työn.
