Sekoitinpatruuna: suunnitteluominaisuudet ja olemassa olevat

Tässä artikkelissa tarkastellaan 40 mm: n sekoittimen patruunan toimintaa. Tämä elementti on tärkein osa keittiön ja kylpyhuoneen käyttämiä kaikkein käytettyjä hanoja. Laitteen ymmärtäminen auttaa sinua välttämään tyypillisiä virheitä tällaisen vaativan LVI-laitteen toiminnassa.

Valokuvasäiliö mikserille

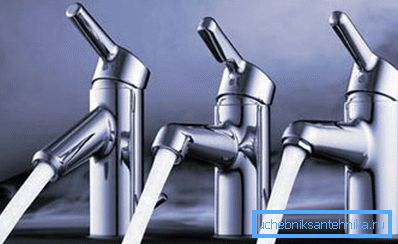

Suositut kasettisekoittimet

Rakennustyypit sekoitusmekanismin mukaisesti

Sekoittimille on seuraavia kasettityyppejä: pallo ja levy. Toinen on paljon yleisempää, mikä ei vaikuta tuotteen kustannuksiin tai luotettavuuteen. Tärkeimpien teknisten ominaisuuksien mukaan molemmat mallit ovat suunnilleen samanlaiset, mutta onttoa palloa valmistettaessa tarvitaan erikoislisenssi, jota on vaikea hankkia.

Kun levyjä tuotetaan laillisessa tasossa, tilanne on paljon yksinkertaisempi. Mutta siirrytään suoraan heidän laitteeseensa.

Pallomaisen patruunan rakenne

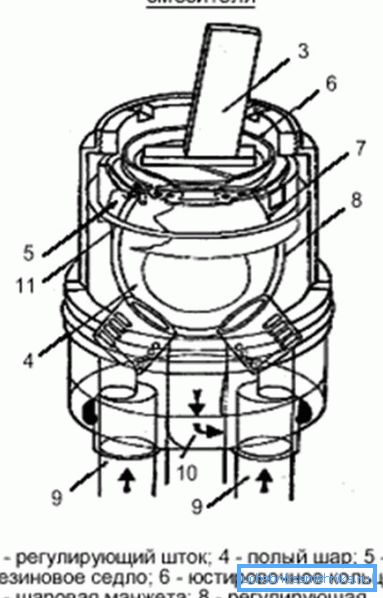

Kuvio pallomaisesta kasetista
Merkintä kuvassa nimi
3 Säätösauva
4 Ontto veden sekoituskulho
5 Kumipyörä
6 Säätörengas
7 Pallon mansetti
8 Säädä mansetti
9 Nesteen syöttö
10 Nesteen vapauttaminen
11 Palloholkki

Kuumavesisäiliöt keittiösekoittimille toimivat seuraavasti:

  • Laitteen sisällä olevalla ontolla pallolla on kaksi reikää, jotka on suunniteltu kuuman ja kylmän veden sisäänvirtaukseen, ja yksi vapauttamista varten on jo sekoitettu.
  • Tähän on liitetty myös säätösauva, jonka liikkeen aikana itse pallon pallot siirretään.
  • Vivulla tapahtuvat manipulaatiot mahdollistavat kaikkien kolmen virran pienentämisen ja lisäämisen, mikä sallii pallon sisällä olevan nesteen sekoittua eri suhteissa ja poistua eri intensiteetillä.

Kuten näet, pallomekanismin toiminta on hyvin yksinkertaista.

Levykasettirakenne

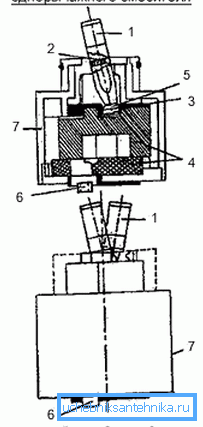

Levykasettilaitteen kaavio
Merkintä kuvassa nimi
1 Säätösauva
2 ruuvi
3 tiiviste
4 Keraaminen levy
5 Varaston pää
6 Veden tulo
7 holkki

Suihkukaapin tai keittiövälineiden sekoittimen levypatruuna on hieman erilainen kuin yllä olevassa pallomallissa.

Tässä kylmä ja kuuma vesi kulkevat sisäänmenojen läpi ja sitten kun vipua siirretään, ylempi keraaminen levy siirtyy suhteessa alempaan, mikä antaa erilaisia ​​vaikutuksia rakenteen ulostuloon:

  • Levyjen reikien ja reunojen tiheä yhteenkuuluvuus johtaa veden virtauksen täydelliseen päällekkäisyyteen, toisin sanoen hanka on pois päältä.
  • Yhden levyelementin upottaminen toiseen säätää lähtevän pään voimaa.
  • Kuuman ja kylmän veden päällekkäisyys ylemmällä levyllä asettaa nesteen lämpötilan eri tasoilla eri asteeseen.

Teknisten erojen levykasetit

Kuten olemme jo maininneet, yleisimmät ovat muoviset patruunat, joissa on kaksi keraamista kiekkoa.

He eroavat toisistaan ​​seuraavien parametrien välillä:

  1. Halkaisijan mukaan. Värikasetteja, joiden halkaisijat ovat 25 mm - 45 mm, on useimmiten käytettävät neljäkymmentä millimetrin tuotteet, joissa on d40-merkinnät. On huomattava, että tällä parametrilla ei ole vakavaa vaikutusta suorituskykyyn, vaan se koskee itse sekoittimen muotoa ja mittoja.

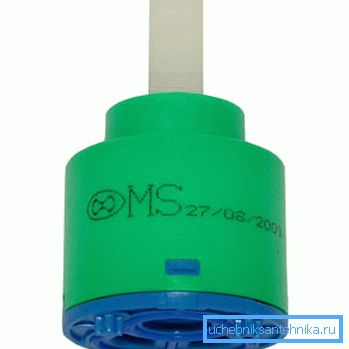

35 mm sekoituslaite
  1. istuin. Riippumatta halkaisijasta voi olla täysin erilainen jokaiselle valmistajalle ja hinta ei muutu.

Vinkki: vertaa sitä vanhaan, ennen kuin valitset uuden värikasetin, jotta istuimessa ei tapahtuisi virhettä.

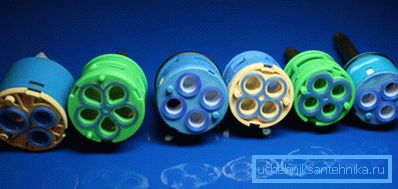

Esimerkkejä eri istuimista
  1. Säätösauvan pituus. Jälleen tämä indikaattori on täysin riippuvainen nosturin mallin ominaisuuksista tai pikemminkin sen vipusta.

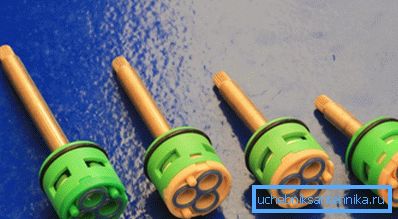

Esimerkkejä eri pituisista tangoista

korvaaminen

Siten, kuinka paljon kasetin kustannukset sekoittimessa ovat joka tapauksessa merkityksetön arvo verrattuna koko hanaan. Siksi on taloudellisesti kannattavaa ja mahdollista suorittaa tämän osan säännöllinen korvaaminen omilla resursseillamme ilman, että kutsutaan putkimiehiä.

Vinkki: jos haluat pidentää veden sekoituslaitteen käyttöikää, asenna sitten lisäsuodatin pesuallashanaan, mikä estää suurten hiukkasten pääsyn keraamisiin levyihin.

Virheellisen tuotteen muuttamiseen tarvittavat toimenpiteet ovat seuraavat:

  1. Sammuta kuuma ja kylmä vesi. Tämän jälkeen avaa venttiili, jos osa nesteestä jää siihen.
  2. Poistamme koristekorkin sulkuyhteyden kiinnitysruuviin. Yleensä se on sini-punainen, mikä osoittaa sekoittimen suunnan.
  3. Avaa ruuvi kuusiokoloavaimella ja irrota vipun runko.
Vivun purkaminen nosturilla
  1. Irrota koristeellinen rengas ja irrota sitten sekoittimen painemutteri. Yritä olla vahingoittamatta mitään.
  2. Otamme vanhan kasetin ulos ja laitamme sen uuteen. Samalla tarkista huolellisesti kaikkien laskeutumisfragmenttien sattuma, muuten sekoittin voi virrata myöhemmin.

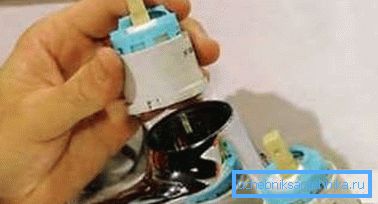

Rikkoutuneen osan vaihtaminen
  1. Aseta kiristysmutteri ja koristeellinen rengas takaisin.
  2. Asennamme vipu.
  3. Kierrä kuusikulmion kiinnitysruuvi kiinni.
  4. Palautamme koristeellisen korkin.
  5. Avaa vesi ja kytke sekoitin päälle sen suorituskyvyn testaamiseksi.
Oikeasti toimiva yhden vivun venttiili korvaavan värikasetin käyttöönoton jälkeen

Koko vaihto on helppo tehdä omin käsin, jos noudatat näitä suosituksia.

johtopäätös

Yhden vivun hanat löytyvät tänään julkisten rakennusten huoneistoista, taloista ja kylpyhuoneista. Tärkeimmät elementit, jotka ovat vastuussa niiden asianmukaisesta toiminnasta, ovat erityisiä patruunoita, jotka suorittavat suoraan tuotetun veden sekoittumisen. Ne ovat varsin käytännöllisiä ja yksinkertaisia. Harvoin murtuu, ja kun se tapahtuu, se korvataan helposti.

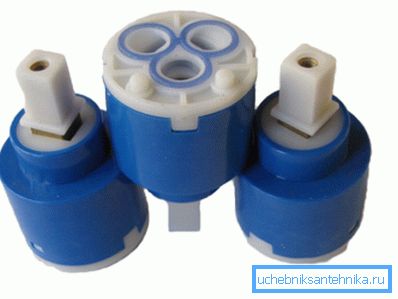

Värikasetit: ylhäältä ja alhaalta

Tämän artikkelin video tarjoaa huomionne lisämateriaaleihin, jotka liittyvät suoraan esille otettuun aiheeseen. Laitteen yksinkertaisuus takaa sen käytännöllisyyden.
