Sekoitin koostuu seuraavista: pysäytysventtiilit, suuttimet

05-01-2018
Hanat

Yleensä sekoittimen pääosat määritetään yhdellä tai toisella venttiilillä, joka voi olla nosturissa, jossa on keraaminen pari tai mato-hammaspyörä, patruuna tai palloventtiili. Lisäksi kotelon kokoonpano riippuu asennustavasta.

Seinäkiinnityksessä on siis kaksi suutinta, joihin se kiinnitetään varusteisiin, ja nielujen tapauksessa kotelo on yksittäinen ja vesihuolto on jo tehty letkujen avulla. Seuraavassa tarkastellaan lähemmin näiden laitteiden laitetta, niiden liitäntälaitteita ja tarjoamme myös videon tässä artikkelissa.

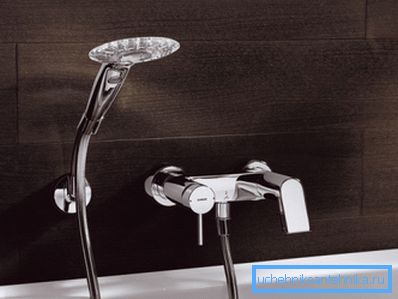

Joystick-kylpy- sekoitin

hanat

Miten venttiilityypin säätö tapahtuu

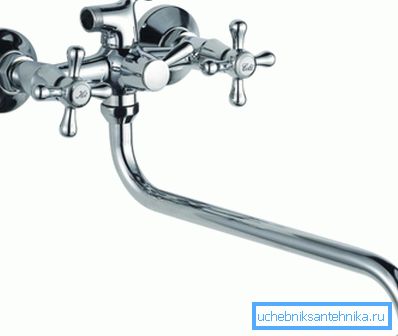

Kaksi venttiilinsekoitinta
  • Tällaista yksikköä, kuten yläkuvassa, säädetään joko kahdella venttiilillä tai kahdella vipulla ja tämä tarkoittaa sitä, että nostoventtiilit asennetaan nostoventtiileihin, jotka voivat toimia eri periaatteiden mukaisesti.
Erilaisia ​​nosturilaatikoita
  • Jos nosturin säätimen koko kierros on puolen kierrosta tai hieman enemmän, se tarkoittaa sitä, että keraamisella parilla käytetään holkkia, joka koostuu kahdesta levystä (siirrettävä ja kiinteä), joiden reiät ovat keskeltä siirrettyjä.
  • Kun nämä reiät tulevat samaan aikaan, kun liikkuva levy pyörii akselinsa ympäri, kanava avautuu kokonaan, mutta lisäliikkeen aikana yhdistetyn reiän poikkileikkaus pienenee, kunnes se täysin päällekkäin. Varren pohjasta on kumitiivistysrengas, joka tasoittuu ajan myötä ja tämä on yleisin syy venttiilin vikaantumiseen (käskyn avulla voit tehdä vuorauksen renkaan alle tai muuttaa sitä).
  • Mutta säätövipu voi olla vain vauhtipyörä sekoittimelle (karitsa), koska sen kiertojen määrä voi nousta 10: een ja se on liian hankalaa tehdä se vipulla.
  • Tällaisissa venttiileissä kumiventtiili on asennettu varren alempaan päähän, joka säätää virtausnopeutta tai estää sen kokonaan, ja tämä varsi liikkuu ylös- ja alaspäin matonvaihteen takia. Yleisin syy tällaisen laatikon vikaantumiseen on kumiventtiilin kuluminen, joka voidaan korvata uudella, ja se voidaan myös leikata paksusta ja paksusta kumista omin käsin.

Huom. On huomattava, että sekoittimen voiteluainetta käytetään vain mato-vaihdelaatikon akselirasian rasvakammioon. Muuten tällainen laite ei tarvitse sitä.

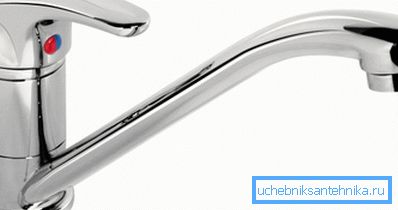

Yhden vivun tai ohjaussauvan malli
  • Jos ohjainta käytetään sekoittimen säätämiseen, se tarkoittaa, onko se lähellä seinää tai asennettuna pintaan, joka tapauksessa joko patruuna tai palloventtiili seisoo siellä sulkuventtiilinä.

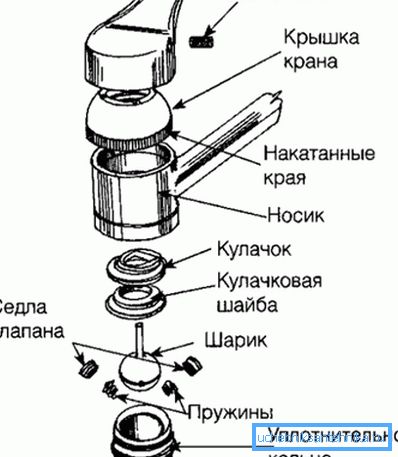

Palloventtiilien sekoittimen kaavio
  • Jos venttiili on varustettu palloventtiileillä, sen hinta on hieman korkeampi. - Tämä johtuu siitä, että tällaista mekanismia pidetään luotettavammana, joten sen käyttöikä kasvaa. Kulhossa on kolme reikää, joista kaksi on suunniteltu kulkemaan kuumaa ja kylmää vettä sekoituskammioon, ja kolmas toimii poistamaan seosta nokkaan.
  • Kuuman ja kylmän veden virtauksen säätäminen kääntämällä palloa pystyakselin ympäri - tällä hetkellä kaksi aukkoa auki kokonaan tai osittain ja paineen intensiteetti suoritetaan kääntämällä vaakasuoraa akselia - aukon poikkileikkaus on säädettävissä tai täysin tukossa.
Kasetin periaate
  • Kokoonpanosuunnitelman mukaan patruunan nosturi on lähes sama kuin palloventtiili, vain toinen mekanismi seisoo sulkuventtiilinä.. Ja ummetuksen toiminnan periaate on myös samanlainen kuin pallo - patruunassa on kaksi sisääntuloa ja yksi ulostulo, jonka poikkileikkaus on säädetty levyllä.
  • Siten, kun levyä pyöritetään akselinsa ympäri, sisääntulojen osa on säädetty, ja kun se liikkuu edestakaisin, ulostuloa nokka avautuu ja sulkeutuu..

Huom. On myös upotettuja hanoja, jotka on asennettu seinärakenteeseen, minkä jälkeen kaikki pysäytysventtiilit on suljettu kipsillä tai kitillä. Voi olla mitä tahansa venttiilejä.

Asennus- ja apulaitteet

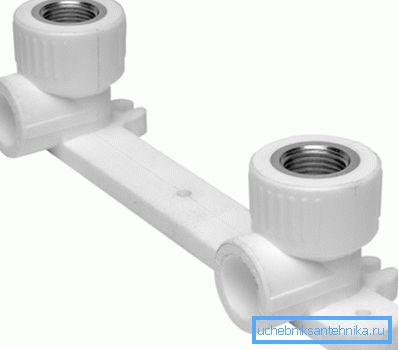

Kiinnityslevy polypropeeniputkille

Kun seinäasennus on tehty, putken johdotukset ja liitännät kylmälle ja kuumalle vedelle tuloputkessa on käytettävä sekoittimen vesilähteinä.

Tätä varten käytetään usein kiinnitysnauhoja, jotka voivat olla paitsi polypropeenille myös metallipohjaiselle laminaatille. Seinän näkyvien liitosten välttämiseksi on asennettu koristeelliset kuparimaiset aluslaatat tai kupit mikserille.

Laajennusjohto

Kaikkein kätevin seinäasennus on välttämätöntä, että liitoksen reuna on tasainen koristeellisen seinäpinnoitteen kanssa. Mutta joskus korjaussuunnitelmien aikana muutokset tapahtuvat, ja tällaiset liittimet voivat olla upotettuja sisälle, joskus 2-3 cm tai jopa enemmän.

Tällaiset tilanteet ovat kuitenkin korjattavissa - tässä käytetään sekoittimen jatkojohtoa, jonka voit valita tarvitsemasi pituuden mukaan ja tuoda epäkeskojen tuloaukot tasaisiksi pinnan kanssa.

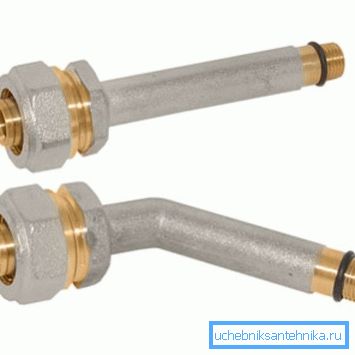

neulat

Suihkuihin ja nieluihin asennettaviksi vesiputket liitetään hanaan letkujen avulla, joiden päät on varustettu erityisillä liitososilla.

Kuitenkin tapauksissa, joissa käytetään metallipohjaista laminaattia, tarvitset sekoituspuristimen sekoittimelle tai neulan metalli-muoviputkelle, jota näet ylemmässä kuvassa.

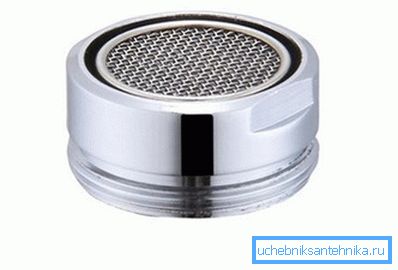

Aerator tai sekoittimen jakaja

Veden säästämiseksi asennetaan erikoisverkko sekoittimelle, jota kutsutaan ilmastimeksi. Tämä laite kyllästää virran ilman kanssa, minkä seurauksena paine ei heikene ja veden määrä vähenee (tätä laitetta kutsutaan myös taloustieteilijäksi).

Useimmissa tapauksissa ilmastin tehdään ulkoisella kierteellä, ja jos nokka on myös ulkoinen kierre, voi syntyä ongelmia, jotka ratkaistaan ​​sovittimien avulla.

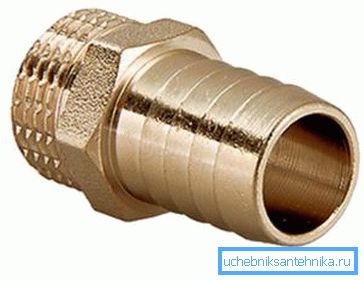

Liitin juottuletkun liittämiseen

Jos asut yksityisellä sektorilla ja joudut viemään puutarhan, niin voit kiinnittää nokkaan sekoittimen sovittimen, jonka pistorasiaan voit laittaa halutun pituisen letkun. Vain ostaessasi älä unohda yhdistää letkun ja liitoksen halkaisija.

Kytkentäsovitin

Jos suuttimella varustettu ilmaputki on varustettu ulkoisella kierteellä, niin niiden liitäntä on mahdollista kytkentäadapterilla - tällainen sovitin tulee ostaa ottaen huomioon kierteen kallistuksen ja halkaisijan yhteyden molemmissa päissä.

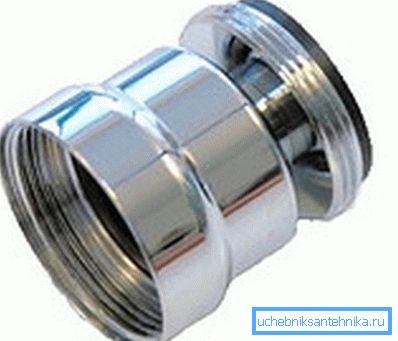

Kääntyvä sovitin

Tällainen sovitin, kuten ylemmässä kuvassa, voi muuttaa suihkun kulmaa 15 °. Jos ruuvit ilmastointilaitteen siihen, astioiden pesu muuttuu käteväksi ja nautittavaksi.

Pyörivä sovitin

Ja jos kierrät ilmastin pyörivään sovittimeen, et voi muuttaa vain kulmaa 15: llä? samassa tasossa - voiko se silti kiertää 360 astetta ympyrässä?! Jos harkitset mahdollisuutta kääntää nokka eri suuntiin, voit saada suihkun lähes mihin tahansa pesualtaan kulmaan.

johtopäätös

Sekoittimet saattavat vaihdella hieman laitteistaan ​​toisistaan, mutta se riippuu jo valmistajalta. Kuitenkin niiden työn periaate sekä venttiilit pysyvät aina samoina.
