Mikä on kotitalouksien lämmitysjärjestelmissä käytettävä

Tällä hetkellä monet yksityisten talojen ja asuinhuoneistojen omistajat, kodin lämmittämiseen ja itsenäiseen kuumavesihuoltoon, asentavat autonomiset lämmitysjärjestelmät omalla lämmityskattilallaan. Tämä tekee mahdolliseksi ylläpitää mukavaa lämpötilaa talossa koko vuoden ajan, ja tällaisen järjestelmän kiistaton etu on lämmin veden jatkuva saatavuus talossa.

Katsaus termostaattiseen sekoitusventtiiliin

Itsenäisen lämmitysjärjestelmän toiminnan periaate on, että työväliaine kiertää jatkuvasti kaasun, nestemäisen tai kiinteän polttoaineen lämmityskattilan suljetun piirin ympärillä, joka siirtää lämpöä kattilasta vesisäteilijöihin ja jakaa tasaisesti koko talon. Sama periaate koskee kuumavesihuoltojärjestelmää, vain tässä tapauksessa se ei toimi suljetun piirin mukaisesti, vaan läpivirtaussuunnitelman mukaan, siirtämällä lämmitetty vesi kattilasta terveyssiteisiin.

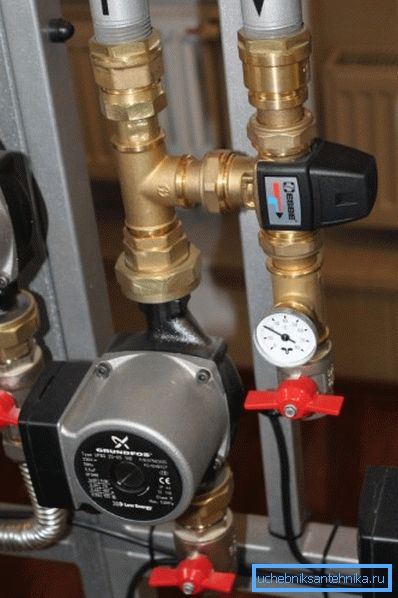

Jotta veden tai muun jäähdytysnesteen lämpötila pysyisi jatkuvasti yllä tietyllä tasolla, käytetään automaattista laitetta, jota kutsutaan termostaattiseksi sekoitusventtiiliksi kuumavesihuoltoon ja itsenäisiin lämmitysjärjestelmiin.

Termostaattiventtiilin päätoiminnot

Kolmisuuntaisen termostaattisen sekoituslaitteen päätarkoituksena on pysyvästi ylläpitää työväliaineen (vesi, pakkasnestettä tai muuta jäähdytysnestettä) vakiintunut lämpötila autonomisissa lämmitys- ja kuumavesijärjestelmissä.

Tämän ehdon noudattaminen kotiteknisen viestinnän asentamisessa omin käsin auttaa ratkaisemaan useita seuraavia tehtäviä:

1. Lämminvesivaraajan lämmityspiirin vettä voidaan lämmittää +95 ° C: n lämpötilaan, jotka voivat aiheuttaa palovammoja avattaessa kuluttajien hanoja, ja sekoitusventtiilin läsnä ollessa sen lämpötilan vakioarvo ei ole yli +60 ° C.
2. Lämpötilan lasku paluulämmityspiirissä voi aiheuttaa kondensoitumisen., Kolmitieventtiilin asentaminen mahdollistaa paluuputken veden lämpötilan nostamisen suositeltuun arvoon.
3. Kylmän veden lisääminen kuumavesivarastoon suoraan kuluttajien edessä säästää jopa 25% polttoaineesta tai sähköstä, joita käytetään lämmitykseen.

Vihje! Päälämmittimen ja kotitalouskäyttöön tarkoitetun kuuman veden lisäksi tällaiset laitteet ovat myös suositeltavia käyttää lämpimän veden lattian kotitalousjärjestelmissä.

Tekniset tiedot

Normaalitilassa termostaattijakaja voi toimia virheettömästi usean vuoden ajan, suorittamalla toiminnot asianmukaisesti, kun taas näiden laitteiden useita malleja, jotka eroavat toisistaan ​​parametreissaan ja kierteisen liitännän tyypissä, liitetään lämmitys- tai vesijohtopiiriin.

Käyttöohjeen mukaan nykyaikaisilla kolmisuuntaisilla termostaattiventtiileillä on käytännön mallista riippuen seuraavat tekniset ominaisuudet:

1. Laite on valmistettu korkealaatuisesta messingistä tai pronssista, jossa on nikkeli-kromi-suojaava ja koristeellinen galvanointi.
2. Lämmitys- tai kuumavesijärjestelmän suurin sallittu paine on 10 kg / cm?
3. Suurin sallittu jäähdytysnesteen lämpötila on: lämmityskattiloissa - 95 ° C; aurinkopaneeleille ja vesilämmityspaikoille - 110 ° С.
4. Käyttönesteen lämpötilan manuaalinen säätöalue voi tietystä mallista riippuen olla seuraavissa rajoissa 20 - 60 ° C.
5. Kierreliitännän tyyppi voi mallista riippuen olla seuraavia tyyppejä: Rp3 / 4 ”; G3 / 4 ”; G1; G1 1/2 ”.
6. Nimellisteho käyttötilassa voi olla 1,6 - 2,5 m / tunti.

Vihje! Ensi silmäyksellä tämän laitteen hinta saattaa tuntua melko korkealta, mutta kun otetaan huomioon polttoaineen ja kulutetun sähkön säästöt, ostokustannukset voivat maksaa 1-2 vuoden kuluessa.

Sisäinen rakenne ja toimintaperiaate

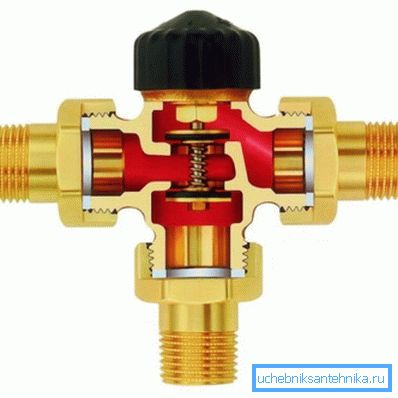

Rakenteellisesti termostaattinen sekoitusventtiili on messinkistä tai pronssista valmistettu valettu metallirunko, jossa on kolme kierteitettyä johtoa putkilinjan liittämiseksi. Sisällä on lämpötilaherkkä elementti, siirrettävä sauva ja jousikuormitteinen venttiili, joka voi tiukasti kiinni kahdesta istuimen istuimesta.

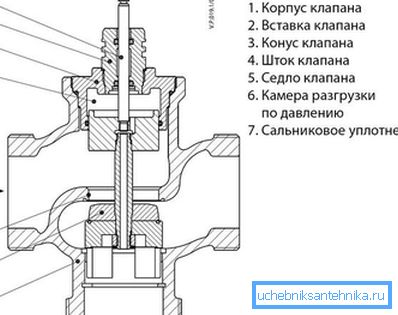

Termostaattisen sekoitusventtiilin yleinen toimintaperiaate on se, että lämpötilaherkkä elementti kasvaa tilavuudessa lämmön vaikutuksen alaisena, ja sitä liikuttaa liikkuva tanko, johon on asennettu sulkuventtiili.

1. Kun kuumaa vettä tulee alemmasta suuttimesta, se siirtyy vapaasti oikeaan suuttimeen, kunnes työelementti lämmitetään tiettyyn lämpötilaan.
2. Kun lämpöherkkä elementti on lämmitetty ennalta määrätyn lämpötilan yläpuolelle, se alkaa laajentaa ja siirtää venttiiliä alas, jolloin suljetaan kuuman veden syöttö alemmasta suuttimesta ja avataan kylmän veden syöttö vasemman suuttimen kautta.
3. Kylmään veteen sekoittamisen ja lämpötilan tasaamisen jälkeen purkutyön työelementin runko puristetaan ja venttiililevy jousen vaikutuksen alaisena on sama.

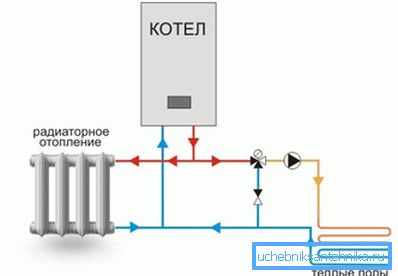

Kiinnitä huomiota! Lämmityskattilan paluupiirijärjestelmässä sekoitusventtiilin asennus tapahtuu päinvastaisessa järjestyksessä: kun jäähdytysneste jäähtyy, suoraa syöttöputkea oleva kuuma vesi sekoitetaan putkistoon.

johtopäätös

Lopuksi on syytä huomata, että mekaaninen sekoitusventtiili on melko yksinkertainen ja erittäin luotettava laite, jonka toiminta voi olla ensi silmäyksellä näkymätön, mutta sen käyttö auttaa välttämään monia epämiellyttäviä seurauksia tulevaisuudessa, joten sen asennusta ei pidä unohtaa.

Jotta voit arvioida visuaalisesti hänen työtään, voit katsella videon tässä artikkelissa sekä tutkia muita järjestelmiä, joissa esitetään sen työperiaatteet tällä sivustolla.
