Kolmisuuntainen sekoitusventtiili - laitteen ominaisuudet ja

Kolmisuuntainen sekoitus- termostaattinen venttiili on suunniteltu sekoittamaan kaksi nestevirtaa (kuumaa ja kylmää) yhteen, joka vastaa tiettyjä lämpötilaparametreja. Pääohjausyksikkö on lämpötilaherkkä elementti, joka mittaa sekoitetun virtauksen lämpötilaa ja säätää sitä johtuen siitä, että se puristetaan tai laajennetaan lämmityksen tai jäähdytyksen vaikutuksesta.

Harkitse näiden sivustojen valinnan ja toiminnan pääpiirteitä.

Kuvassa: kolmisuuntainen sekoitusventtiili, jossa on lämpöpää, mahdollistaa lämmönvirtauksen säätämisen itsenäisessä tilassa.

Toimintojen ominaisuudet

Kolmisuuntaisen sekoitusventtiilin toimintaperiaate on hyvin yksinkertainen ensi silmäyksellä: nämä kaksi suutinta tulevat nestevirtoihin ja menevät kolmanteen sekoitettuun tilaan. Mutta itse asiassa laite on paljon monimutkaisempi, koska lämpötila on säädettävä. Lisäksi on olemassa erilaisia ​​sovellusalueita, harkita niitä yksityiskohtaisemmin:

Käytä lämmitysjärjestelmässä Tässä tapauksessa käytetään yksinkertaisinta vaihtoehtoa - kolmisuuntainen sekoitusventtiili. Sen etuna on alhainen hinta ja suunnittelun yksinkertaisuus - nosturin asennus voidaan tehdä käsin ilman ammattitaitoisten asiantuntijoiden osallistumista. Suurin haitta on se, että säätö on suoritettava manuaalisesti
Käyttö vesihuoltojärjestelmässä Tämäntyyppisen laitteen avulla voit ylläpitää tietyn lämpötilan viestinnässä ja sillä on ns. Suojaus palovammoja vastaan. Järjestelmä on yksinkertainen: rakennuksessa on erityinen lämpötilan suojauslohko, joka, kun kylmän veden syöttö pysähtyy, myös estää kuumavirran
Käyttö lämpöeristetyn lattian järjestelmissä Lattialämmitykseen tarkoitettu kolmisuuntainen termostaattinen sekoitusventtiili mahdollistaa pysyvän lämpötilan ylläpitämisen, mikä on erittäin tärkeää tällaisille rakenteille. Sen avulla lämmitys muuttuu mahdollisimman itsenäiseksi, et ehkä edes näy sisätiloissa viikkoja, ja tietty lämpötila pysyy siinä jatkuvasti.

Kiinnitä huomiota! Kun asennat venttiilin, jossa on lämmin lattia, kiertovesipumpun on oltava piirissä. Sen läsnäolo takaa sekoitusyksikön moitteettoman toiminnan ja jatkuvan paineen antamisen järjestelmässä.

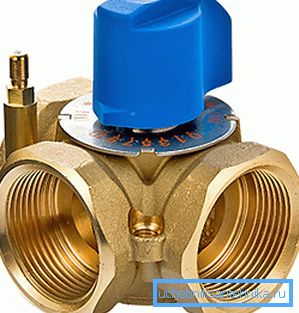

Nosturi eroaa venttiilistä säätönupin ja mittakaavan läsnä ollessa, johon asetukset tehdään

Valinnan ja asennuksen ominaisuudet

Järjestelmä toimii oikein ja oikein vain niissä tapauksissa, joissa kolmisuuntainen termomixointiventtiili vastaa sen ominaisuuksia käytön luonteeseen. On tärkeää valita paras vaihtoehto, ja miten se tehdään, kertoo alla oleva pieni ohje.

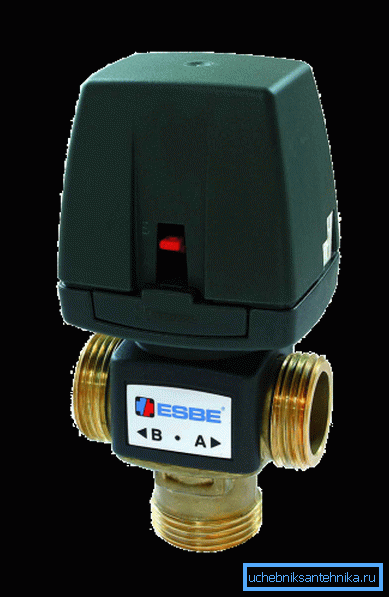

Moottoroidut laitteet - modernit vaihtoehdot virtauslämpötilan säätämiseksi

Mitä etsiä ostettaessa

Siellä ei ole pikkuhiljaa, kaikki vivahteet ovat erittäin tärkeitä:

  • Ensimmäinen vaihe on tarkastella tuotteen teknistä dokumentaatiota. Sen on vastattava vakiintuneita standardeja ja niillä on oltava laadun vahvistavia todistuksia, muuten venttiilin suorituskykyä ei voida taata olosuhteissa. On myös tärkeää, että opetus on venäjänkielinen, sen tulee sisältää suosituksia laitteiden asentamisesta ja säätämisestä.
  • On myös tärkeää valita laadukas materiaali.. Useimmiten näihin tarkoituksiin käytetään pronssia tai messinkiä, nämä materiaalit soveltuvat työskentelemään kuumalla vedellä niin hyvin kuin mahdollista, koska niillä on alhainen laajenemisnopeus kuumennettaessa ja ne ovat erinomaisia ​​korroosioprosesseja vastustettaessa.

Vihje! Helpoin tapa arvioida nopeasti rakenteen laatu on ottaa se käsiksi ja arvioida paino. Laadukkaat tuotteet painavat paljon, mikä viittaa siihen, että seinät ovat paksuja ja valmistettu korkealaatuisesta metallista, eivät kuitenkaan jauhekoostumuksista.

  • Ja tietenkin on tarpeen valita sopivan kokoiset elementit ja vastaavat kiinnityselementit. Tämä on tärkeä tekijä, koska kierteen korkeus voi olla erilainen, lisäksi se voi olla sekä sisäinen että ulkoinen.
Pieniä piirejä varten käytetään kompakteja laitteita.

Asennuslaitteet

Solmujen asennus on melko yksinkertaista, mutta on erittäin tärkeää noudattaa muutamia suosituksia:

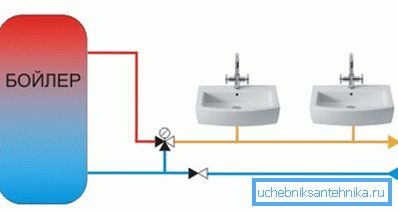

Tämä on järjestelmän venttiilin oikea asettelu.
  • On tärkeää löytää solmu tarkalleen paikkaan, jossa se on oikein: sekoittimien edessä syöttöjohdon lähellä.
  • Asennus tapahtuu siten, että sähkökäyttö on kytketty verkkoon laitteen lähelle, muuten joudut asettamaan kaapelin tai käyttämään jatkojohtoja.
  • Kaikki kiinnikkeet on tiivistettävä fum-teipillä ja kiristettävä huolellisesti. Mutta sinun ei pitäisi olla kiihkeä, koska voit rikkoa langan.

Kolmisuuntainen sekoitusventtiili lattialämmitykseen asennetaan seuraavasti:

Oikea järjestelmä - avain tehokkaaseen työhön
  • Venttiili asennetaan piirin sisääntuloon, kun se on sijoitettava kiertovesipumpun eteen lämmitykseen, jotta minimoidaan altistuminen korkeille lämpötiloille.
  • Kylmäpiiri käynnistyy paluujohdosta, joten on tärkeää, että se asetetaan venttiilin paikalle.
  • Kun olet asentanut tiedonsiirron, tarkista komponenttien toiminta ja liitosten tiiviys testikäynnillä.

johtopäätös

Kolmisuuntaiset laitteet mahdollistavat jäähdytysnesteen järkevän käytön ja ylläpitävät järjestelmän lämpötilan asetusten puitteissa. Tämän artikkelin video sallii ymmärtää ongelman yksityiskohtaisemmin ja ymmärtää paremmin joitakin vivahteita.
